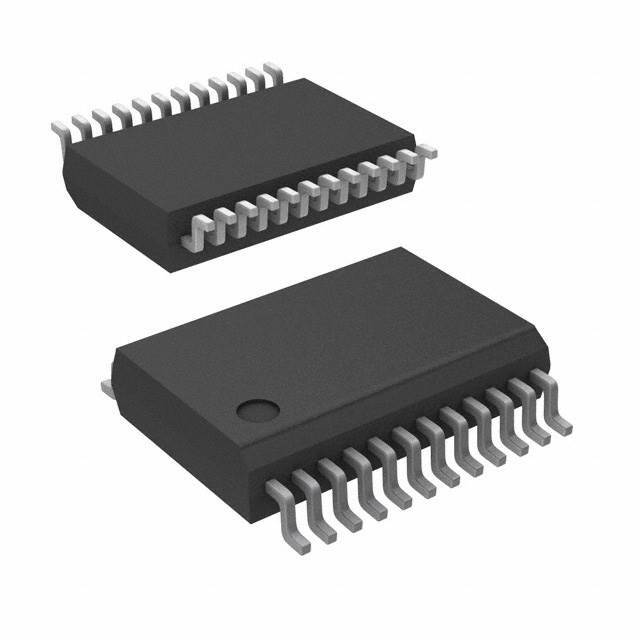

ADS1240E от Texas Instruments

Общее описание

ADS1240E — это 24-битный аналогово-цифровой преобразователь (ADC) с архитектурой Sigma-Delta, разработанный для высокоточных измерений. Он может работать с дифференциальными и однонаправленными сигналами на 4 входных канала и обеспечивает низкое энергопотребление с широким диапазоном напряжения питания.

Преимущества

• Высокая точность: С 24-битным разрешением ADS1240E позволяет проводить высокоточные измерения.
• Многофункциональность: Поддержка дифференциальных и однонаправленных входов увеличивает гибкость применения.
• Широкий диапазон напряжения питания: Поддержка 2.7V-3.3V и 5V для аналогового сигнала, и 2.7V-5.25V для цифрового, делает данный компонент универсальным для различных систем.

Недостатки

• Скорость выборки: Максимальная скорость выборки 15 следований в секунду может быть недостаточной для высокоскоростных применений.

Типовое использование

• Медицинские приборы: Высокоточные измерения биосигналов.
• Индустриальная автоматизация: Точные измерения физических параметров.
• Научные исследования: Использование в лабораторной технике и датчиках высокой точности.

Рекомендации по применению

• Внешний опорный источник напряжения: Для стабильной работы необходим надежный внешний опорный источник напряжения.
• Правильное экранирование: Убедитесь в правильной изоляции и экранировании для минимизации шумов и наводок.
• Тепловое управление: Обеспечьте хороший теплоотвод для предотвращения перегрева при длительном использовании.

Основные технические характеристики

• Разрешение: 24 бита
• Скорость выборки: 15 выборок за секунду
• Количество входов: 4
• Типы входов: Дифференциальные и однонаправленные
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Тип архитектуры: Sigma-Delta
• Тип опоры: Внешняя
• Напряжение питания, аналоговое: 2.7V ~ 3.3V, 5V
• Напряжение питания, цифровое: 2.7V ~ 5.25V
• Особенности: Программируемый усилитель (PGA)
• Рабочая температура: -40°C ~ 85°C
• Корпус: 24-SSOP (0.209", 5.30mm Width)
• Тип монтажа: Поверхностный

Возможные аналоги

• ADS1241: Почти идентичная модель с небольшими изменениями в характеристиках.
• ADS1255: Высокоскоростной аналог с скоростью выборки до 30k выборок за секунду.
