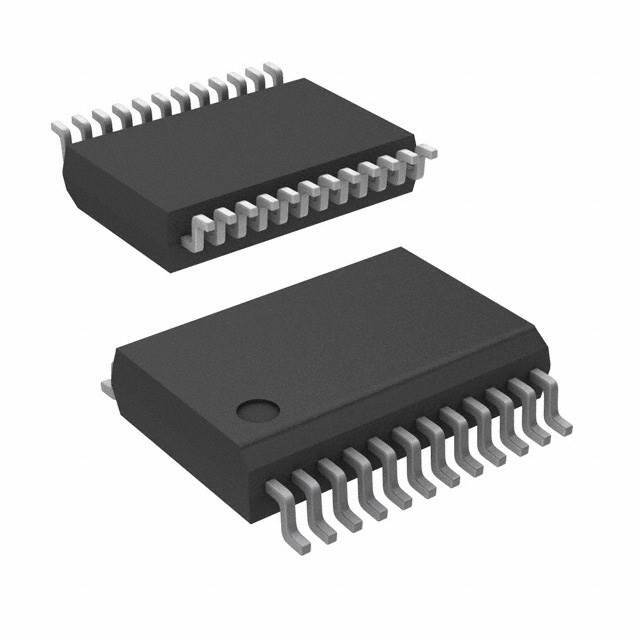

ADS1240E/1K от Texas Instruments

Общее описание

ADS1240E/1K — это высокопроизводительный 24-битный аналогово-цифровой преобразователь (ADC) производства Texas Instruments. Он основан на технологии Sigma-Delta и предназначен для использования в широком диапазоне приложений, требующих высокоточного измерения аналоговых сигналов.

Преимущества

• Высокая точность: 24-битная Sigma-Delta архитектура обеспечивает превосходную точность.
• Многоканальность: Поддерживает до 4 входов, что позволяет измерять несколько сигналов одновременно.
• Гибкость подачи питания: Поддержка различных уровней питания — 2.7V ~ 3.3V, 5V для аналоговой части и 2.7V ~ 5.25V для цифровой части.
• Встроенный программируемый усилитель (PGA): Позволяет масштабировать различные уровни сигнала.
• Широкий диапазон температур: Рабочая температура составляет от -40°C до +85°C, что делает его подходящим для индустриальных применений.

Недостатки

• Скорость выборки: Максимальная скорость выборки 15 SPS может быть недостаточной для некоторых высокоскоростных приложений.
• Необходимость во внешнем опорном напряжении: Требует внешнего источника опорного напряжения, что может увеличить сложность схемы.

Типовое использование

• Промышленные системы автоматизации
• Медицинское оборудование
• Научные приборы
• Системы сбора данных
• Прецизионные весы и датчики

Рекомендации по применению

1. Использование внешнего опорного напряжения: Для обеспечения высокой точности убедитесь, что внешнее опорное напряжение стабильно и имеет низкий уровень шума.
2. Фильтрация входного сигнала: Рекомендуется использовать фильтры для удаления высокочастотных помех перед подачей сигнала на вход ADC.
3. Питание: Убедитесь, что источники питания как для аналоговой, так и для цифровой частей стабилизированы и не содержат шумов.
4. Монтаж: Учитывайте возможные тепловые эффекты в дизайне, особенно если устройство работает в условиях повышенных температур.

Основные технические характеристики

• Разрядность: 24 бита
• Максимальная скорость выборки: 15 выборок в секунду (SPS)
• Количество входов: 4 (дифференциальные или однополярные)
• Интерфейс данных: SPI
• Тип архитектуры: Sigma-Delta
• Внешнее опорное напряжение
• Напряжение питания - аналоговая часть: 2.7V ~ 3.3V, 5V
• Напряжение питания - цифровая часть: 2.7V ~ 5.25V
• Рабочая температура: от -40°C до +85°C
• Тип корпуса: 24-выводной SSOP (0.209", ширина 5.30mm)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• [ADS1232](https://www.ti.com/product/ADS1232): 24-битный ΣΔ АЦП, также от Texas Instruments, но с интегрированным опорным напряжением и большим числом входных каналов.
• [AD7799](https://www.analog.com/en/products/ad7799.html): 24-битный ΣΔ АЦП от Analog Devices, обеспечивающий аналогичную точность с другими функциональными особенностями.

С этим компонентом можно создавать точные и надежные системы измерения, обеспечивая высокую точность и долговечность в различных приложениях.
