ADS122U04IRTET

ADS122U04IRTET от Texas Instruments

Общее описание

ADS122U04IRTET — это 24-битный аналого-цифровой преобразователь (АЦП) с сверхнизким уровнем шума, который использует Delta-Sigma архитектуру. Этот компонент предназначен для точного преобразования аналоговых сигналов с высокочастотными характеристиками в цифровые данные. Он содержит встроенный мультиплексор (MUX), программируемый усилитель (PGA) и температурный датчик, что делает его идеальным для использования в датчиковых системах и высокоточных измерительных приборах.

Преимущества

• Высокая точность: 24-битное разрешение обеспечивает высокое качество преобразования сигналов.
• Интегрированные функции: Встроенный мультиплексор и программируемый усилитель упрощают проектирование системы.
• Широкий диапазон рабочего напряжения: Поддержка напряжений питания 2.3V ~ 5.5V.
• Широкий температурный диапазон: Надежная работа в условиях -40°C до +125°C.

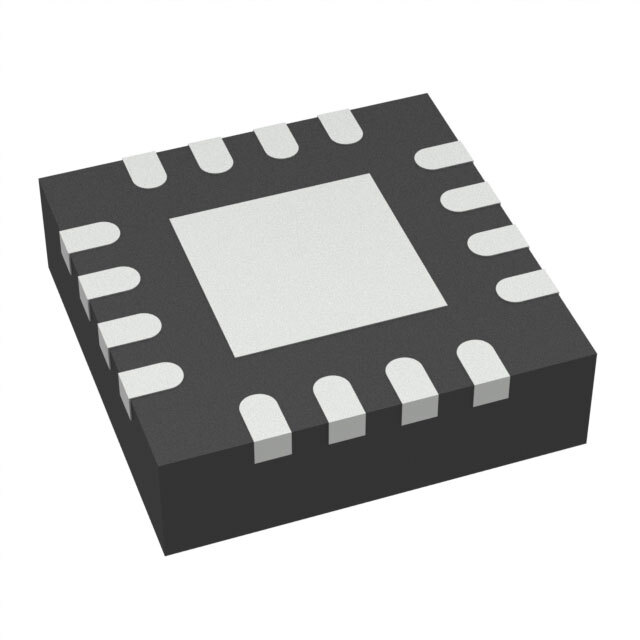

• Компактный корпус: Поставляется в корпусе 16-WQFN (3x3mm), что уменьшает занимаемое пространство на плате.

Недостатки

• Сложность интеграции: Требуется опыт работы с высокоточным аналоговым сигналом и цифровыми интерфейсами.
• Ограниченная скорость выборки: До 2k выборок в секунду может быть недостаточно для некоторых высокоскоростных применений.

Типовое использование

• Датчики температуры: Благодаря встроенному температурному датчику и высокому разрешению.
• Промышленная автоматизация: Для точного измерения параметров в автоматизированных системах.
• Здравоохранение: Используется в медицинских приборах для высокоточных измерений.
• Прикладные измерения: В любых системах, требующих точного аналого-цифрового преобразования.

Рекомендации по применению

• Питание: Убедитесь, что источник питания стабилен и находится в диапазоне 2.3V ~ 5.5V.
• Интерфейс: Используйте UART интерфейс для передачи данных.
• Размещение: Избегайте размещения рядом с источниками электромагнитных помех для минимизации уровня шума.

Основные технические характеристики

• Разрешение: 24 бита
• Скорость выборки: 2k выборок в секунду
• Количество входов: 4 (дифференциальные/однополюсные)
• Тип ввода: Дифференциальный, однонаправленный
• Архитектура: Sigma-Delta
• Диапазон напряжений питания (аналог/цифровой): 2.3V ~ 5.5V
• Интерфейс данных: UART
• Пакет/корпус: 16-WQFN (3x3mm)
• Рабочая температура: -40°C до +125°C

Возможные аналоги

• ADS1220IPWR от Texas Instruments
• ADC12040CIVT от Texas Instruments
• LTC2440IGN#PBF от Analog Devices

Такой подход позволит эффективно использовать компонент в различных приложениях, требующих высокой точности и надежности.
