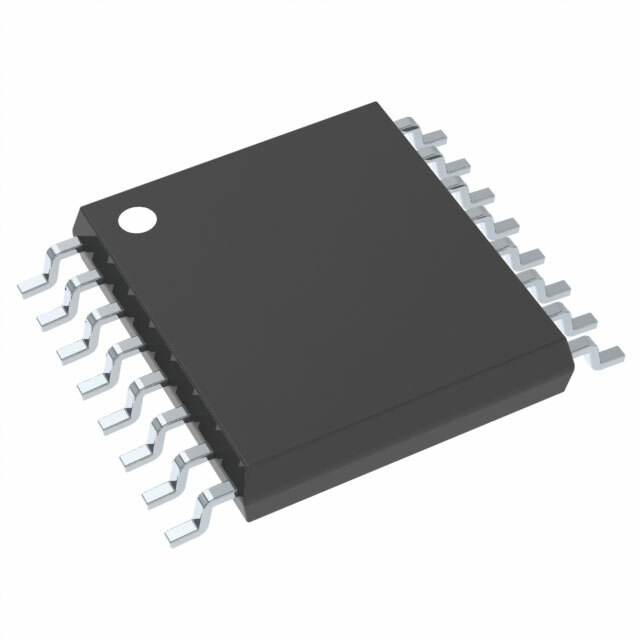

ADS122U04IPW

ADS122U04IPW от Texas Instruments

Общее описание

ADS122U04IPW - это высокопроизводительный 24-битный аналогово-цифровой преобразователь (ADC) с архитектурой Sigma-Delta, предлагаемый компанией Texas Instruments. Данный чип предусматривает два или четыре входа и способен обеспечивать точность и надежность измерений при работе в широком спектре применений.

Преимущества

• Высокая точность: Благодаря 24-битной архитектуре преобразователя, устройство обеспечивает высокую точность измерений.
• Гибкость подключений: Возможность работы как с дифференциальными, так и с однооконечными входами.
• Интегрированный интерфейс UART: Простота интеграции с различными микроконтроллерами и микропроцессорами.
• Встроенные функции: Таких как программируемый усилитель (PGA), температурный сенсор и возможность одновременного семплирования.

Недостатки

• Сложность в настройке: Для достижения максимальной производительности может потребоваться детальная настройка параметров чипа.
• Стоимость: Относительно высокая цена по сравнению с аналогичными ADC с более низкой разрядностью.

Типовое использование

• Промышленные измерения: Используется в сборе данных с различных датчиков.
• Медицинское оборудование: Применяется в высокоточных измерительных приборах.
• Автоматизация и роботы: В системах мониторинга и контроля.

Рекомендации по применению

1. Проектирование PCB: Обеспечьте минимальные сопротивления дорожек для подключения аналоговых входов.
2. Экранирование: Используйте методы экранирования для уменьшения помех и улучшения точности измерений.
3. Питание: Обеспечьте стабилизированное питание для минимизации шума.

Основные технические характеристики

• Разрядность: 24 бита
• Частота выборки: до 2k выборок в секунду
• Количество входов: 2 или 4
• Тип входов: Дифференциальные и однооконечные
• Интерфейс данных: UART
• Конфигурация: Мультиплексор-ПГА-АЦП
• Количество АЦП: 1
• Архитектура: Sigma-Delta
• Тип опорного напряжения: Внутренний
• Напряжение питания (аналоговое): ±2.5В или 2.3В до 5.5В
• Напряжение питания (цифровое): 2.3В до 5.5В
• Рабочая температура: -40°C до 125°C
• Корпус: 16-TSSOP (ширина 4.4 мм)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• ADS124S08: Альтернативный 24-битный АЦП от того же производителя с некоторыми дополнительными функциями.
• ADS1118: 16-битный АЦП с аналогичными характеристиками, но более низкой разрядностью.

Примечания

Для обеспечения надежной работы и достижения максимальной точности рекомендуется внимательно изучить документацию и рекомендации по использованию от производителя.
