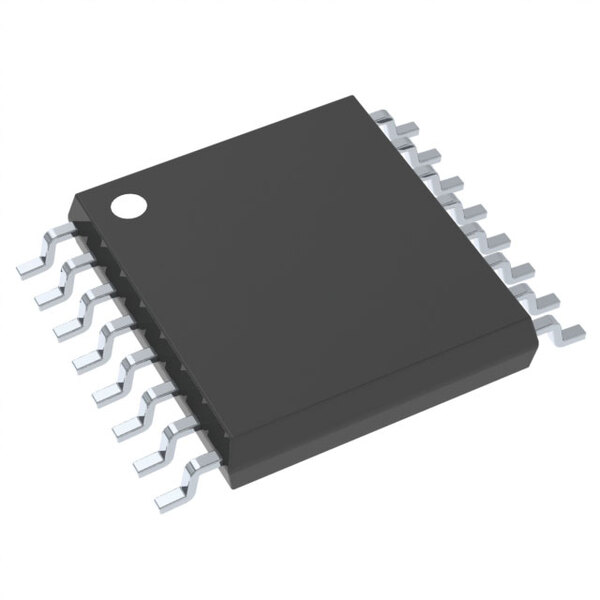

ADS122C04IPW от Texas Instruments

Общее описание

ADS122C04IPW – это высокоточный 24-битный аналого-цифровой преобразователь (ADC) сигма-дельта архитектуры производства Texas Instruments. Этот чип оснащен четырьмя входами и демонстрирует производительность 2kSPS (пробы в секунду). Он поддерживает дифференциальные и однонаправленные входные сигналы, имеет интерфейс I2C и интегрированный программируемый усилитель (PGA).

Преимущества

• Высокая точность: 24-битная разрешающая способность позволяет получить очень точные измерения.
• Интеграция функций: Наличие встроенного PGA и температурного сенсора снижает необходимость в дополнительной внешней компонентной базе.
• Широкий диапазон напряжения питания: Поддержка как аналогового, так и цифрового питания в диапазоне от 2.3V до 5.5V.
• Низкое энергопотребление: Оптимизирован для работы в автономных и портативных устройствах.

Недостатки

• Сложность интеграции: Высокая точность и многофункциональность могут потребовать детализации проектирования схем.
• Зависимость от внешних, высокоточных источников опорного напряжения: Несмотря на встроенное опорное напряжение, для некоторых применений может понадобиться внешний источник опорного напряжения.

Типовое использование

• Промышленные системы автоматизации и контроля
• Медицинские устройства
• Портативные измерительные приборы
• Преобразователи различных сенсоров (термопары, термометры сопротивления)
• Системы умного учета

Рекомендации по применению

• Используйте экранированные кабели для подключения к входным сигналам, чтобы минимизировать влияние помех.
• Обеспечьте надежное заземление для лучшей точности измерений.
• При использовании встроенного программируемого усилителя учитывайте его коэффициент усиления при проектировании схемы.

Основные технические характеристики

• Разрешение: 24 бит
• Частота дискретизации: 2kSPS (пробы в секунду)
• Количество входов: 4
• Тип входа: Дифференциальный, однонаправленный
• Интерфейс данных: I2C
• Конфигурация: Мультиплексор (MUX), программируемый усилитель (PGA), аналого-цифровой преобразователь (ADC)
• Архитектура: Сигма-дельта
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналоговое: 2.3V ~ 5.5V
• Напряжение питания, цифровое: 2.3V ~ 5.5V
• Температура эксплуатации: -40°C ~ 125°C
• Корпус: 16-TSSOP (4.40mm ширина)
• Установка: Поверхностный монтаж

Возможные аналоги

• ADS1232: Также 24-битный ADC от Texas Instruments, но с чуть другими характеристиками.
• AD7190: Аналогичный 24-битный сигма-дельта ADC от Analog Devices.
