ADS1226IRGVT

ADS1226IRGVT от Texas Instruments

Общее описание

ADS1226IRGVT – это 24-битный аналогово-цифровой преобразователь (АЦП) с архитектурой ΔΣ (Sigma-Delta), разработанный компанией Texas Instruments. Этот компонент предназначен для точных измерений и используется в различных приложениях, требующих высокой точности и стабильности. Он имеет 2 входа, которые могут быть сконфигурированы как дифференциальные или однонаправленные. Compact 16-VQFN корпус обеспечивает компактность и гибкость в размещении на печатных платах.

Преимущества

• Высокое разрешение: 24-битный АЦП обеспечивает очень высокую точность измерений.
• Широкий диапазон входных напряжений: Поддержка аналогового и цифрового питания от 2.7V до 5.5V.
• Гибкость конфигурации: Возможность работы с дифференциальными и однонаправленными входами.
• Интегрированный температурный датчик: Позволяет учитывать температурные изменения в процессе измерений.
• Эффективное энергопотребление: Низкое энергопотребление делает устройство подходящим для переносных и автономных систем.

Недостатки

• Относительно низкая скорость выборки: Максимальная скорость выборки до 100 выборок в секунду может быть ограничением для некоторых высокоскоростных приложений.
• Необходимость внешнего опорного напряжения: Требует внешнего опорного напряжения для работы.

Типовое использование

• Медицинское оборудование (например, электрические весы)
• Промышленные датчики
• Высокоточные измерительные системы
• Устройства измерения и контроля температуры

Рекомендации по применению

• ADS1226IRGVT лучше всего использовать в приложениях, где важны высокая точность и стабильность сигналов.
• Следует обеспечить хорошую экранировку и минимизацию шумов на печатной плате для достижения заявленной точности.
• Используйте внешний источник опорного напряжения высокой стабильности для поддержания точности измерений.
• Применяйте надлежащую фильтрацию входных сигналов для снижения помех и улучшения качества данных.

Основные технические характеристики

• Разрешение: 24 бита
• Максимальная скорость выборки: 100 SPS (выборок в секунду)
• Количество входов: 2 (можно сконфигурировать как дифференциальные или однонаправленные)
• Тип входа: Дифференциальные, однонаправленные
• Интерфейс данных: SPI
• Конфигурация: MUX-ADC
• Архитектура: Sigma-Delta
• Опорное напряжение: Внешнее
• Питание (аналоговое/цифровое): 2.7V ~ 5.5V
• Рабочий температурный диапазон: -40°C ~ 105°C

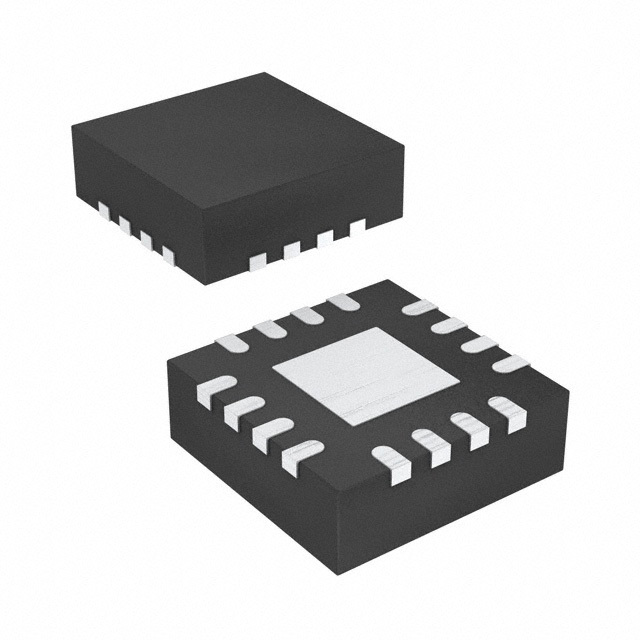

• Корпус: 16-VQFN (4x4)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• ADS1231 от Texas Instruments
• AD7768-1 от Analog Devices
• MCP3561 от Microchip Technology

Использование ADS1226IRGVT позволяет разрабатывать высокоточные и надежные системы измерения, подходящие для различных областей применения, включая медицинскую и промышленную электронику.
