ADS1220IRVAT

ADS1220IRVAT от Texas Instruments

Общее описание

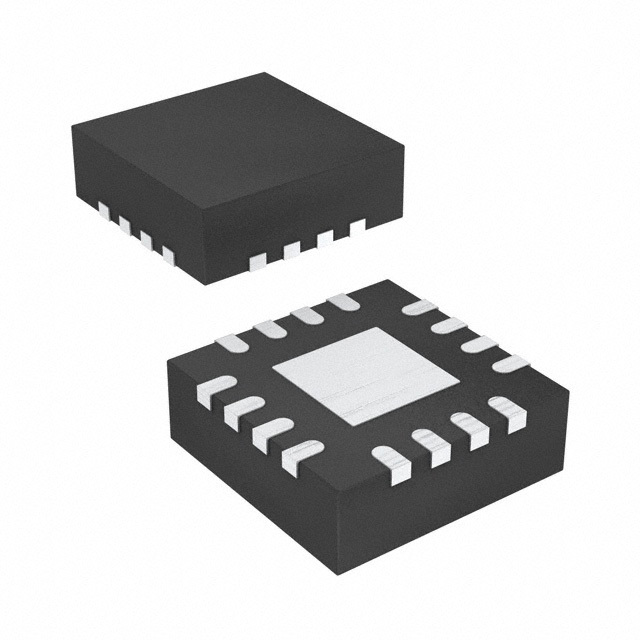

ADS1220IRVAT представляет собой высококачественный 24-битный аналого-цифровой преобразователь (АЦП) на основе Sigma-Delta архитектуры. Он обеспечивает превосходную точность измерений благодаря низкому уровню шума и возможности работы с дифференциальными и одновходовыми сигналами. Устройство поставляется в компактном корпусе 16-VQFN размером 3.5х3.5 мм, что делает его идеальным для использования в различных портативных и компактных устройствах.

Преимущества

• Высокая точность: 24-битное разрешение обеспечивает точные измерения.
• Низкий уровень шума: Использование Sigma-Delta архитектуры минимизирует шум.
• Широкий диапазон входных напряжений: Поддержка как внешних, так и внутренних опорных напряжений.
• Многофункциональность: Встроенный усилитель программируемого коэффициента усиления (PGA) и датчик температуры.
• Низкое энергопотребление: Особенно важно для портативных устройств.

Недостатки

• Сложность интеграции: Требует точного планирования схемы и PCB для достижения заявленных характеристик.
• Стоимость: Высокая точность и функциональность могут сделать устройство более дорогостоящим по сравнению с более простыми АЦП.

Типовое использование

• Измерение температуры: Благодаря встроенному датчику температуры.
• Измерение с высокой точностью: Лабораторные приборы, медицинская аппаратура.
• Промышленные системы контроля: Автоматизация, системы мониторинга процессов.
• Портативные устройства: Электронные гаджеты, тестеры.

Рекомендации по применению

• Питание: Обеспечьте стабильное питание (2.3V - 5.5V) для достижения максимальной точности измерений.
• Опорное напряжение: Используйте качественные внешние опорные напряжения для повышения точности.
• Земля: Обеспечьте хорошее соединение с землей для минимизации шума.
• Пайка: Тип корпуса (16-VQFN) требует аккуратного монтажа, рекомендуется использовать печатную плату высокого качества.

Основные технические характеристики

• Разрешение: 24 бита
• Частота дискретизации: 2 kSPS
• Количество входов: 2 дифференциальных, 4 одновходовых
• Тип входа: Дифференциальный, одновходовой
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Напряжение питания (аналоговое): от 2.3V до 5.5V, ±2.5V
• Напряжение питания (цифровое): от 2.3V до 5.5V
• Температурный диапазон: от -40°C до 125°C
• Корпус / Размер: 16-VQFN (3.5x3.5 мм)

Возможные аналоги

• ADC128S022 от Texas Instruments: более низкое разрешение, но бюджетный вариант.
• ADS1256 от Texas Instruments: более высокая производительность и дополнительные каналы.
• MCP3421 от Microchip Technology: альтернатива с аналогичным разрешением, но иными характеристиками.

Использование ADS1220IRVAT в проектах позволяет достичь высокоточных измерений даже в сложных и шумных условиях, что делает его отличным выбором для критически важных приложений.
