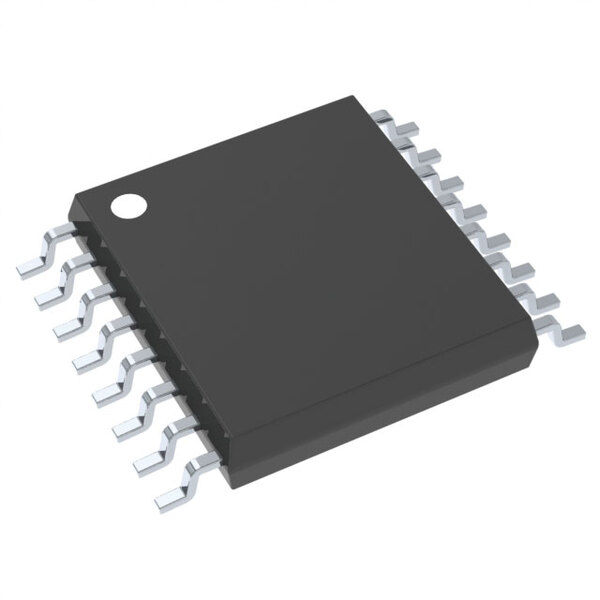

ADS1220IPW

ADS1220IPW от Texas Instruments

Общее описание

ADS1220IPW — это 24-разрядный АЦП (аналогово-цифровой преобразователь) с архитектурой sigma-delta от компании Texas Instruments. Устройство предназначено для высокоточного измерения аналоговых сигналов и обеспечивает превосходную производительность при низком энергопотреблении. ADS1220IPW является оптимальным решением для приложений, требующих высокой точности и стабильности измерений.

Преимущества

• Высокая точность: 24-битное разрешение позволяет получать точные данные измерений.
• Динамический диапазон: Архитектура sigma-delta обеспечивает широкий динамический диапазон.
• Низкое энергопотребление: Идеально подходит для портативных и энергоэффективных систем.
• Интегрированные функции: Встроенный программируемый усилитель (PGA) и датчик температуры.
• Гибкость: Поддержка различных типов входных сигналов (дифференциальных и одноканальных).

Недостатки

• Относительно высокая стоимость по сравнению с простыми АЦП.
• Возможность перегрева при работе в экстремальных температурных условиях.

Типовое использование

• Промышленные автоматизированные системы управления.
• Медицинские приборы (электрокардиограммы, датчики давления и пр.).
• Портативные измерительные приборы и системы сбора данных.
• Телекоммуникационные устройства.

Рекомендации по применению

• Продумайте схемное решение для минимизации шума и помех.
• Правильно организуйте последовательность преобразования и считывания данных через интерфейс SPI.
• Учитывайте требования к питанию и убедитесь в наличии стабильного источника питания в нужных диапазонах.
• Используйте заземление и экранирование для уменьшения уровня помех при передаче сигналов.

Основные технические характеристики

• Разрядность: 24 бит
• Частота дискретизации (об/с): до 2 кГц
• Количество входов: 2 дифференциальных или 4 одноканальных
• Типы входов: Дифференциальные, Одноканальные
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Входное напряжение: 2.3 В ~ 5.5 В (аналоговое), 2.3 В ~ 5.5 В (цифровое)
• Особенности: встроенный PGA, датчик температуры
• Температурный диапазон: от -40°C до +125°C
• Корпус: 16-TSSOP (ширина 4.40 мм)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• ADS1248 от Texas Instruments
• AD7798 от Analog Devices
• MCP3424 от Microchip Technology

Заключение

ADS1220IPW является надежным и высокоточным аналогово-цифровым преобразователем, идеально подходящим для приложений, требующих высокой точности измерений и низкого энергопотребления. Егеро гибкость и широкие возможности делают его универсальным решением для интеграции в различные системы.
