ADS1216Y/2K

ADS1216Y/2K от Texas Instruments

Общее описание

ADS1216Y/2K — это высокоточный 24-битный аналого-цифровой преобразователь (АЦП) с сигма-дельта архитектурой, разработанный компанией Texas Instruments. Он обеспечивает высокую точность и надежность измерений и оптимально подходит для приложений, требующих высокоточного измерения малых сигналов. Этот АЦП поддерживает до 8 дифференциальных входов и оснащен встроенным программируемым усилителем (PGA).

Преимущества

• Высокая точность: 24-битная резолюция обеспечивает очень высокую точность измерений.
• Низкий уровень шума: Встроенный традиционный сигма-дельта модулятор и цифровая фильтрация снижают уровень шума.
• Гибкость в использовании: Поддерживает до 8 входных каналов, что делает устройство идеальным для многоканальных приложений.
• Программируемый усилитель (PGA): Упрощает работу с малыми сигналами, улучшая диапазон измерений.

Недостатки

• Относительно невысокая скорость выборки: 780 образцов в секунду может быть недостаточно для быстрых приложений.
• Высокая сложность: Разработка схем с таким АЦП требует глубоких знаний в электронике.

Типовое использование

• Прецизионное измерение температур
• Медицинские устройства
• Промышленные датчики
• Научные приборы

Рекомендации по применению

• Используйте качественное экранирование, чтобы минимизировать электромагнитные помехи.
• Обеспечьте стабильное и низкое шумовое питание для достижения максимальной точности.
• Настройте программируемый усилитель для оптимального диапазона измерений.

Основные технические характеристики

• Разрядность: 24 бита
• Скорость выборки: до 780 образцов в секунду
• Количество входов: 8 дифференциальных
• Тип входа: Дифференциальный
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Количество АЦП: 1
• Архитектура: Сигма-дельта
• Тип опорного напряжения: Внутреннее, внешнее
• Питание аналоговой части: от 2.85V до 5.25V
• Питание цифровой части: от 2.95V до 5.25V
• Рабочий температурный диапазон: от -40°C до 85°C

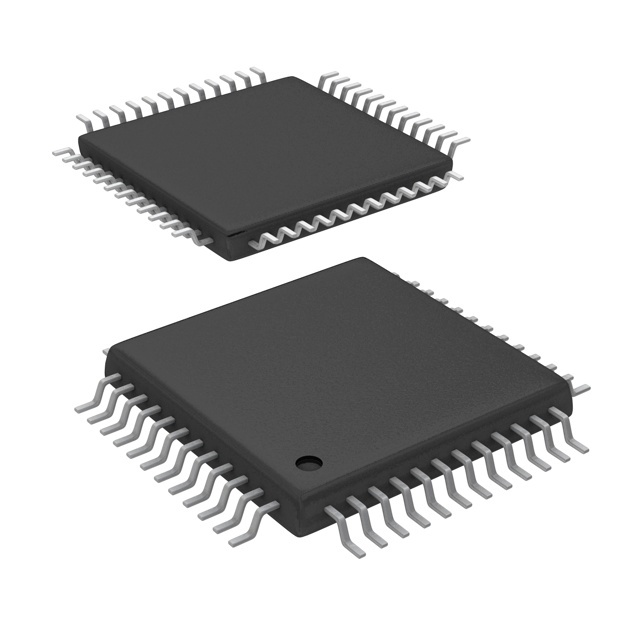

• Корпус: 48-TQFP (7x7)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• ADS1256 (Texas Instruments)
• ADS1262 (Texas Instruments)
• AD7794 (Analog Devices)

Используйте ADS1216Y/2K от Texas Instruments для реализации высокоточных измерений в различных областях и убедитесь, что ваша схема разработана с учетом всех вышеупомянутых рекомендаций и характеристик.
