ADS1216Y/250

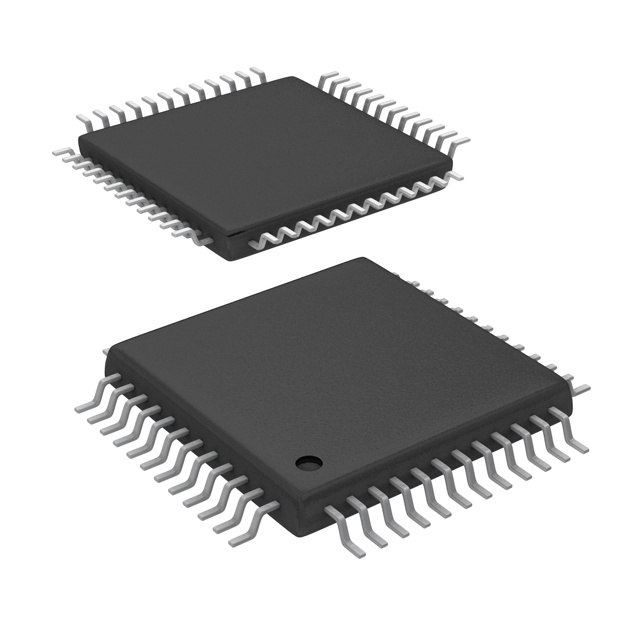

ADS1216Y/250 от Texas Instruments

Общее описание

ADS1216Y/250 – это высококачественный 24-битный аналогово-цифровой преобразователь (АЦП) со sigma-delta архитектурой, разработанный компанией Texas Instruments. Он предназначен для прецизионного преобразования аналоговых сигналов в цифровые данные с исключительной точностью и минимальным уровнем шума. АЦП обладает встроенным мультиплексором и программируемым усилителем (PGA), что делает его универсальным решением для различных применений.

Преимущества

• Высокая точность: Благодаря 24-битному разрешению и sigma-delta архитектуре, обеспечивается высокая точность и низкий уровень шума.
• Мультиплексирование: Наличие встроенного мультиплексора позволяет подключать до 8 дифференциальных входных каналов.
• Программируемый усилитель (PGA): Удобная настройка усиления для улучшения качества сигнала.
• Гибкость питания: Поддерживает широкий диапазон напряжений от 2,7В до 5,25В для цифровых цепей и от 2,7В до 5В для аналоговых цепей.

Недостатки

• Сложность интеграции: Высокая точность и множество функций требуют тщательной схемотехнической интеграции.
• Чувствительность к шумам: Требуются тщательно организованные источники питания и заземление для минимизации возможных шумов.

Типовое использование

• Прецизионные измерительные приборы
• Медицинское оборудование
• Индикаторы нагрузки и контроль веса
• Промышленные автоматические системы
• Сенсорные интерфейсы

Рекомендации по применению

1. Убедитесь в чистоте источников питания: Для достижения максимальной точности работы АЦП рекомендуется использовать низкошумные источники питания и хорошее заземление.
2. Экранирование и развязка: Следует использовать экранирование и развязку для минимизации внешних электромагнитных помех.
3. Калибровка: Регулярная калибровка устройства позволит поддерживать высокую точность измерений.

Основные технические характеристики

• Разрядность: 24 бита
• Частота дискретизации: до 780 выборок в секунду
• Количество входов: 8 дифференциальных каналов
• Тип входа: Дифференциальный
• Интерфейс передачи данных: SPI
• Конфигурация: Мультиплексор-ПГА-АЦП
• Архитектура: Sigma-Delta
• Эталонное напряжение: Внешнее, Внутреннее
• Напряжение питания (аналоговое): 2.7В ~ 3.3В, 5В
• Напряжение питания (цифровое): 2.7В ~ 5.25В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 48-TQFP (7x7)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS1256: Также предоставляется компанией Texas Instruments, с похожими характеристиками.
• AD7768 от Analog Devices: 24-битный АЦП с подобной архитектурой.
