ADS1213P

Texas Instruments ADS1213P

Общее описание: ADS1213P – это высокоточный 22-битный аналого-цифровой преобразователь (ЦАП) сигма-дельта архитектуры от компании Texas Instruments. Он предназначен для использования в приложениях, требующих высокого разрешения и точности, таких как датчики температуры, промышленные измерительные системы, медицинские приборы и контрольные системы.

Преимущества:

• Высокое разрешение: 22-бита обеспечивает высокую точность измерений.
• Многоканальная архитектура: поддерживает до 4 дифференциальных входов.
• Встроенный программируемый усилитель (ПУ): улучшает чувствительность для низковольтных сигналов.
• Гибкость интерфейса: использует интерфейс SPI для легкой интеграции с микроконтроллерами и другими цифровыми системами.
• Внутренний и внешний опорные напряжения: предоставляет гибкость в настройке и улучшении точности измерений.

Недостатки:

• Устаревший статус: данный компонент снят с производства, что может затруднить долгосрочные проекты.
• Низкая скорость дискретизации: максимальная скорость составляет 6.25 кГц, что может быть ограничивающим фактором для некоторых высокоскоростных приложений.

Типовое использование:

• Промышленные датчики и измерительные системы.
• Медицинское оборудование.
• Системы контроля и мониторинга.
• Любое приложение, где требуется высокая точность измерения аналоговых сигналов.

Рекомендации по применению:

• Используйте внешние компоненты фильтрации для подавления шумов на входах.
• Обеспечьте стабильное и чистое питание для минимизации погрешностей измерения.
• Проектируйте печатные платы с учетом требований по заземлению и экранированию для уменьшения помех.

Основные технические характеристики:

• Разрядность: 22 бита
• Максимальная частота дискретизации: 6.25 кГц
• Количество входов: 4 (дифференциальные)
• Интерфейс передачи данных: SPI
• Архитектура: Сигма-дельта преобразователь
• Напряжение питания аналоговой части: 5 В
• Напряжение питания цифровой части: 5 В
• Тип опорного напряжения: Внешнее, внутреннее
• Температурный диапазон работы: -40°C до +85°C

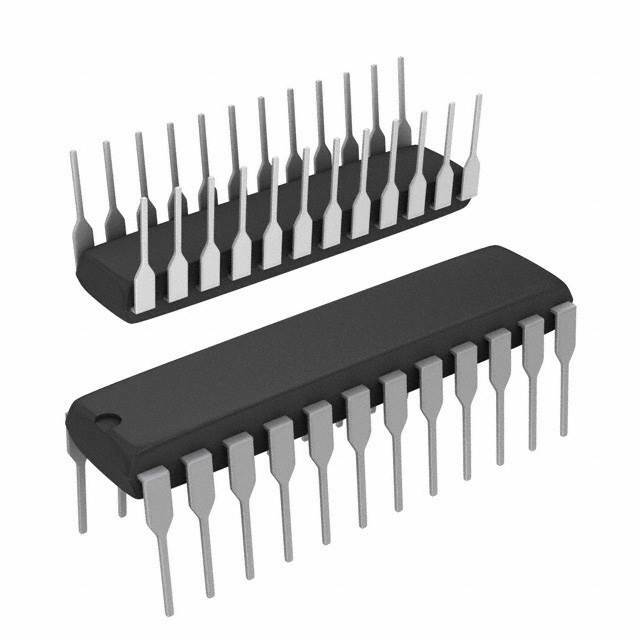

• Корпус: 24-DIP (0.300", 7.62 мм)

Возможные аналоги:

• ADS1212: Аналогичный ЦАП с близкими характеристиками.
• ADS1256: Более продвинутый 24-битный сигма-дельта преобразователь с более высокой скоростью дискретизации.
• AD7799 от Analog Devices: Альтернативный 24-битный сигма-дельта АЦП с схожими характеристиками.

Использование ADS1213P позволяет создавать высокоточные измерительные системы с максимальной достоверностью данных, что особенно важно в критически важных приложениях.
