ADS1211U

ADS1211U - Аналогово-цифровой преобразователь 24-бит Sigma-Delta

Общее описание

ADS1211U от Texas Instruments - это 24-битный аналогово-цифровой преобразователь (ADC) с Sigma-Delta архитектурой. Данный компонент обладает высокой точностью и надежностью и предназначен для применения в различных областях, требующих точного аналого-цифрового преобразования. Эта модель поддерживает до 4 дифференциальных входов и имеет встроенный программируемый усилитель (PGA), что повышает гибкость применения.

Преимущества

• Высокая точность: 24-битная Sigma-Delta архитектура обеспечивает минимальную ошибку квантования.
• Многоканальность: Поддерживает до 4 дифференциальных входов, что позволяет обрабатывать несколько сигналов одновременно.
• Программируемый усилитель (PGA): Встроенный PGA повышает диапазон входных сигналов и улучшает гибкость применения.
• Широкий диапазон напряжений питания: Работает при напряжении питания как аналоговой, так и цифровой части в 5 В.

Недостатки

• Скорость: Относительно невысокая частота дискретизации (16 кГц), что делает данный АЦП менее пригодным для высокоскоростных приложений.
• Внешние компоненты: Требуется наличием внешних опорных напряжений для обеспечения максимальной точности.

Типовое использование

• Промышленные измерения и контроль
• Системы автоматизации
• Медицинская электроника и приборы для мониторинга
• Прецизионные измерительные приборы

Рекомендации по применению

• Фильтрация на входе: Рекомендуется использовать фильтрацию на входе для подавления высокочастотных шумов.
• Тепловой менеджмент: Убедитесь в хорошей тепловой разводке на печатной плате, чтобы избежать перегрева компонента.
• Внешние опорные напряжения: Используйте высокостабильные источники опорного напряжения для достижения наивысшей точности.

Основные технические характеристики

• Разрядность: 24 бита
• Частота дискретизации: до 16 кГц
• Количество входов: 4 (дифференциальные)
• Тип ввода: Дифференциальный
• Интерфейс: SPI
• Архитектура: Sigma-Delta
• Напряжение питания (аналоговое/цифровое): 5 В
• Рабочий температурный диапазон: -40°C до +85°C

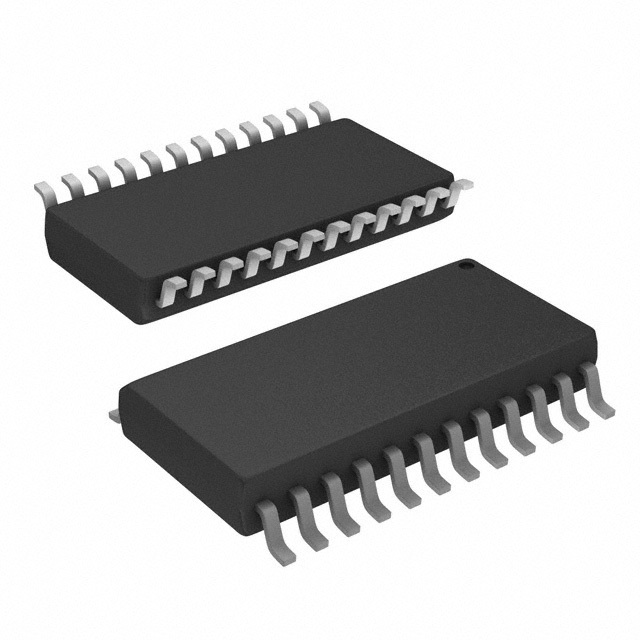

• Корпус: 24-SOIC (7.5 мм ширина), для поверхностного монтажа

Возможные аналоги

• ADS1256 от Texas Instruments
• LTC2400 от Analog Devices
• MCP3424 от Microchip Technology

Использование ADS1211U позволит вам добиться высокой точности и надежности в системах, где требуется точное аналогово-цифровое преобразование. Следуйте нашим рекомендациям для максимальной производительности вашего устройства.
