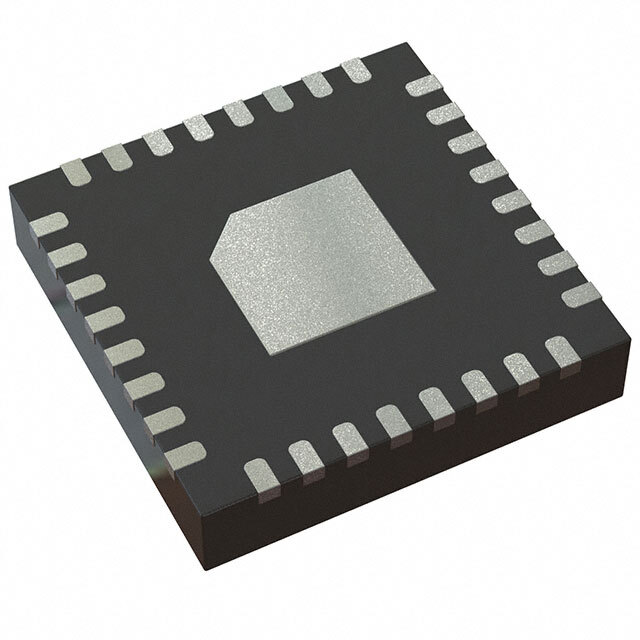

ADS114S08BIRHBT

ADS114S08BIRHBT от Texas Instruments

ADS114S08BIRHBT — это высокоточный 16-битный аналого-цифровой преобразователь (АЦП) от Texas Instruments, использующий технологию Sigma-Delta. Этот чип идеально подходит для приложений, требующих точного сбора данных и минимальных погрешностей, таких как медицинская электроника, промышленное управление и оборудование для измерения температуры.

Общее описание

ADS114S08BIRHBT представляет собой интегрированное устройство с мультиплексором (MUX), программируемым усилителем сигнала (PGA) и встроенным температурным датчиком. Он способен обрабатывать как дифференциальные, так и псевдо-дифференциальные сигналы, а также одиночные оконечные сигналы. Интерфейс передачи данных с АЦП осуществляется через шину SPI, что позволяет легко интегрировать его в большинство современных цифровых систем.

Преимущества

• Высокая точность и разрешение 16 бит.
• Встроенный программируемый усилитель, уменьшающий необходимость в дополнительных внешних компонентах.
• Разнообразные типы входных сигналов (дифференциальные, псевдо-дифференциальные, одиночные оконечные).
• Встроенный температурный датчик для мониторинга условий работы.
• Широкий диапазон напряжения питания как для аналоговой, так и для цифровой части.

Недостатки

• Потребность в стабильном и чистом внешнем опорном напряжении для максимальной точности измерений.
• Максимальная скорость выборки ограничена 4 кГц, что может быть недостаточно для некоторых высокоскоростных приложений.

Типовое использование

• Медицинские приборы и мониторинг жизненно важных показателей.
• Промышленные датчики и системы контроля.
• Термометры и прессы высокого давления.
• Лабораторное оборудование.

Рекомендации по применению

• Убедитесь в использовании качественного внешнего опорного напряжения для достижения максимальной точности.
• Подключите синфазные фильтры на входных линиях для минимизации электромагнитных помех.
• Расположите устройство на печатной плате с учетом теплового режима, используя термопасту или радиатор при необходимости, для работы в условиях высокой температуры.

Основные технические характеристики

• Разрешение: 16 бит.
• Частота дискретизации: До 4 кГц.
• Тип входных сигналов: Дифференциальные, псевдо-дифференциальные, одиночные оконечные.
• Интерфейс: SPI.
• Конфигурация: MUX-PGA-ADC.
• Количество А/Ц преобразователей: 1.
• Архитектура: Sigma-Delta.
• Тип опорного напряжения: Внешнее и внутреннее.
• Напряжение питания (аналог): ±2,5В, 2,7В ~ 5,25В.
• Напряжение питания (цифровое): 2,7В ~ 3,6В.
• Особенности: Встроенный программируемый усилитель, температурный датчик.
• Рабочая температура: -40°C ~ 125°C.
• Корпус: 32-VQFN (5x5).

Возможные аналоги

• ADS114S06BIRHBT — аналогичный чип с немного упрощенными характеристиками.
• ADS1015 — модель с более низким разрешением (12 бит), но с аналогичной функциональностью.
• ADS124S08 — аналог с расширенным набором каналов и улучшенными характеристиками.

Заключение

ADS114S08BIRHBT от Texas Instruments — это мощный инструмент для точного сбора данных, который найдет свое применение в разнообразных сферах, требующих высокоточных измерений.
