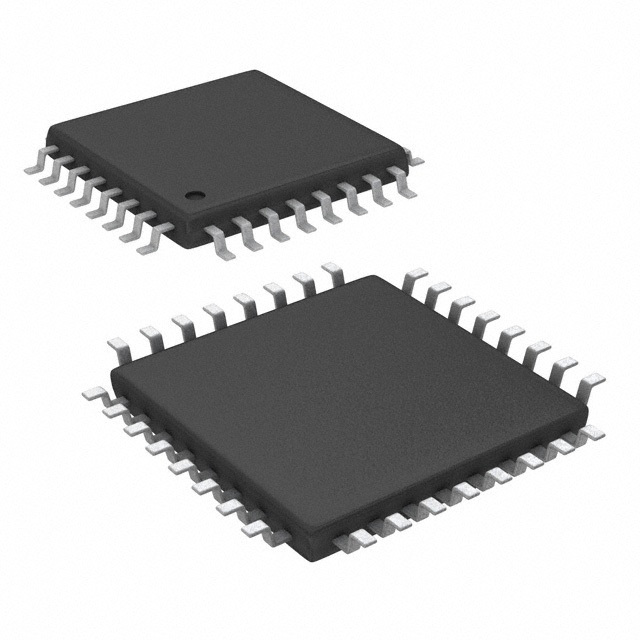

ADS114S08BIPBS

ADS114S08BIPBS от Texas Instruments

Общее описание

ADS114S08BIPBS — это 16-битный сигма-дельта АЦП (аналогово-цифровой преобразователь) от Texas Instruments. Он предназначен для высокоточечных измерений и имеет до 12 входов с возможностью выбора между дифференциальными и одноточечными конфигурациями. Данный АЦП предлагает интегрированные функции, такие как программируемый усилитель (PGA) и датчик температуры.

Преимущества

• Высокая точность: 16-битное разрешение для точных измерений.
• Гибкость входов: Возможность использования как дифференциальных, так и одноточечных входов.
• Интегрированные функции: Встроенный PGA и датчик температуры облегчают разработку и снижают потребность в дополнительных компонентах.
• Широкий диапазон напряжений на входе и питании: Поддержка различных напряжений делает его универсальным для множества приложений.

Недостатки

• Скорость выборки: Максимальная скорость выборки до 4kSPS может быть недостаточна для некоторых высокоскоростных приложений.
• Трудоемкость настройки: Из-за множества настроек может потребоваться больше времени на первоначальную конфигурацию.

Типовое использование

• Промышленная автоматизация: Используется для точных измерений температуры, давления и уровня жидкости.
• Медицинские приборы: Применяется в медицинских устройствах для точных биомедицинских измерений.
• Энергетика и смарт-грид: Используется в системах учета энергии и смарт-грид для точного измерения параметров сети.

Рекомендации по применению

• Используйте внешние источники опорного напряжения: Для достижения максимальной точности рекомендуется использовать внешний источник опорного напряжения.
• Продумайте защиту входов: Для предотвращения повреждений от высоких напряжений на входах следует использовать защитные диоды или резисторы.
• Правильное заземление: Обеспечьте надлежащее заземление для минимизации шумов и ошибок измерений.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость выборки: До 4kSPS
• Количество входов: До 12
• Тип входа: Дифференциальный или одноточечный
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Напряжение питания (аналоговое): 2.7V ~ 5.25V, ±2.5V
• Напряжение питания (цифровое): 2.7V ~ 3.6V
• Особенности: PGA, датчик температуры
• Рабочая температура: -40°C ~ 125°C
• Корпус: 32-TQFP (5x5 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• ADS1168 от Texas Instruments
• AD7794 от Analog Devices
• MAX11270 от Maxim Integrated

Этот высокоточный АЦП идеально подходит для применения в системах, требующих высокой точности и устойчивости к шумам, благодаря использованию технологии сигма-дельта.
