ADS114S06IRHBT от Texas Instruments

Общее описание

ADS114S06IRHBT — это 16-битовый аналогово-цифровой преобразователь (ADC) с мультиплексором, программируемым усилителем (PGA) и температурным датчиком, разработанный компанией Texas Instruments. Этот сигма-дельта (Sigma-Delta) АЦП поддерживает до шести входов и обеспечивает высокую точность и стабильность измерений.

Преимущества

• Высокая точность: Разрешение 16 бит обеспечивает точные измерения и минимальные ошибки.
• Гибкость ввода: Поддержка нескольких режимов ввода (дифференциальный, псевдодифференциальный, одиночный).
• Встроенные функции: Встроенный мультиплексор и программируемый усилитель упрощают конфигурацию системы.
• Температурный датчик: Встроенный температурный датчик для мониторинга окружающей температуры.

Недостатки

• Относительно высокая сложность интеграции из-за необходимости работы с несколькими режимами ввода и управления конфигурацией.
• Ограниченное количество аналоговых входов (до шести), что может не подходить для более сложных систем.

Типовое использование

• Промышленные измерительные системы и автоматизация
• Медицинское оборудование
• Системы контроля окружающей среды
• Прецизионные научные приборы

Рекомендации по применению

• При проектировании схемы учитывайте требования к источникам питания и обеспечьте стабильные и чистые линии питания для минимизации шумов.
• Используйте внешние эталонные напряжения, чтобы улучшить точность измерений, если встроенного эталона недостаточно для вашего применения.
• При проектировании печатной платы (PCB) обеспечьте хорошую разводку земли и минимизацию шумов от силовых цепей.

Основные технические характеристики

• Разрешение: 16 бит
• Частота выборки: до 4 кГц
• Количество входов: 4 или 6
• Тип ввода: Дифференциальный, псевдодифференциальный, одиночный
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор, программируемый усилитель, АЦП
• Количество АЦП: 1
• Архитектура: Sigma-Delta
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговая часть: ±2.5В, 2.7В ~ 5.25В
• Напряжение питания, цифровая часть: 2.7В ~ 3.6В
• Особенности: Программируемый усилитель (PGA), температурный датчик
• Рабочая температура: -50°C ~ 125°C

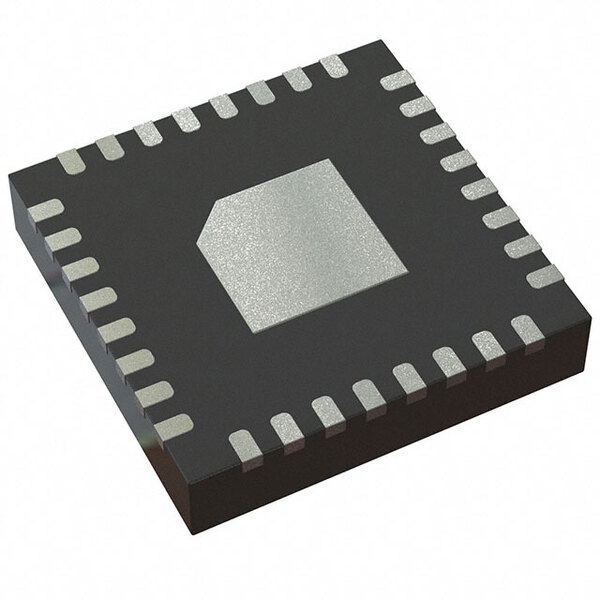

• Корпус: 32-VFQFN (5x5 мм)

Возможные аналоги

• ADS124S08 от Texas Instruments: Обладает большей частотой выборки и дополнительными возможностями ввода.
• MCP3561 от Microchip Technology: Альтернативный Sigma-Delta АЦП с аналогичными характеристиками и пониженным энергопотреблением.

Заключение

ADS114S06IRHBT от Texas Instruments представляет собой мощное решение для прецизионных измерений, предлагая отличное сочетание точности и встроенных функций. Этот АЦП будет отличным выбором для различных промышленных и научных применений, где требуется высокая точность и стабильность.
