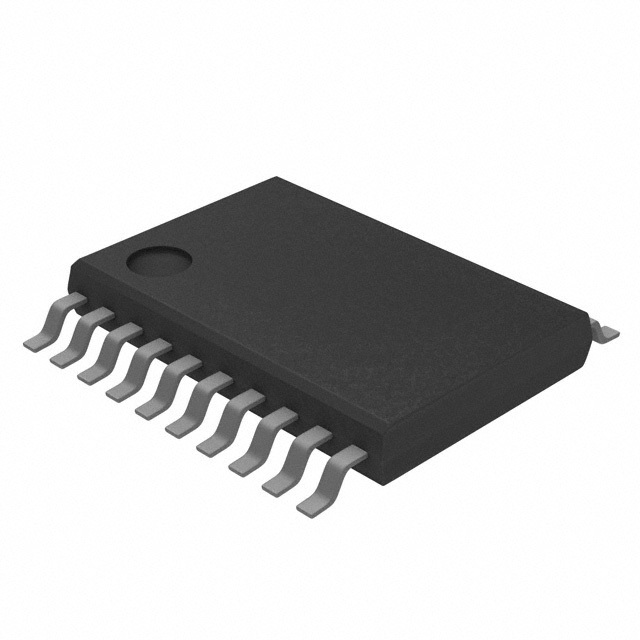

ADS1147IPW

ADS1147IPW от Texas Instruments

Общее описание

ADS1147IPW — это 16-разрядный анализатор сигналов, построенный по архитектуре сигма-дельта, производства Texas Instruments. Этот АЦП (аналого-цифровой преобразователь) обладает высокой точностью и интегрированными функциями, что делает его идеальным для различных приложений, требующих высокой точности измерений.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает точные измерения.
• Интегрированные функции: Встроенные усилитель программируемого коэффициента усиления (PGA) и мультиплексор (MUX) упрощают схемотехнику.
• Широкий диапазон входного напряжения: Устройство поддерживает как однонаправленные, так и дифференциальные входы.
• Гибкость использования: Поддержка внешнего и внутреннего опорных напряжений для различных сценариев работы.
• Компактность: Поставляется в корпусе TSSOP на 20 выводов, что упрощает проектирование печатных плат.

Недостатки

• Ограниченная скорость выборки: Максимальная скорость выборки до 2 kSPS может быть недостаточной для высокочастотных приложений.
• Рабочая температура: Рабочий диапазон от -40 до +105°C может быть ограничением для экстремальных условий.

Типовое использование

• Медицинская техника: измерение биосигналов.
• Промышленные датчики: высокоточные измерения температуры, давления и т.д.
• Инструментальные измерения: лабораторное оборудование.
• Усилители для аудиосистем: повышение качества звука.

Рекомендации по применению

• Используйте внешние RC-фильтры для подавления шума на входе.
• Рекомендуется тщательно спроектировать PCB, учитывая заземление и экранирование, чтобы минимизировать наводки и шумы.
• Следите за соответствием подаваемых аналоговых и цифровых напряжений диапазону питания устройства.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость выборки: до 2kSPS
• Количество входов: 2 или 3
• Типы входов: дифференциальный и одинарный
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Архитектура: Сигма-дельта
• Опорное напряжение: Внутреннее и внешнее
• Напряжение питания (аналоговое/цифровое): 2.7В - 5.25В
• Температура эксплуатации: от -40°C до +105°C
• Корпус: 20-TSSOP
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS1118: Также от Texas Instruments, имеет встроенный температурный датчик.
• AD7793BRUZ: Аналог от Analog Devices, предлагающий аналогичный функционал и подходящее разрешение.
• MAX11213: Аналог от Maxim Integrated, с улучшенными параметрами энергоэффективности и аналогичной разрядностью.

Этот компонент является отличным выбором для различных задач, требующих высокой точности аналогово-цифрового преобразования.
