ADS1146EVM

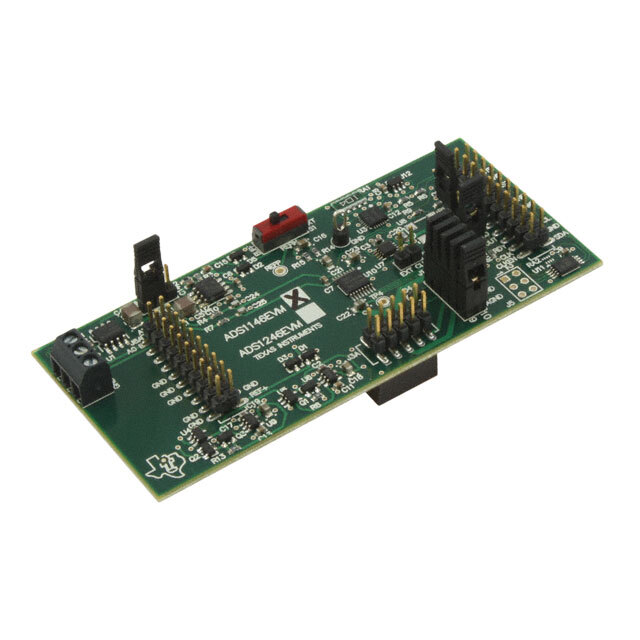

ADS1146EVM от Texas Instruments

Общее описание

ADS1146EVM (Evaluation Module) является отладочной платой для высокоточного 16-битного АЦП (аналогово-цифрового преобразователя) ADS1146 от Texas Instruments. Эта плата предназначена для оценки производительности и возможностей ADS1146 в различных приложениях.

Преимущества

• Высокая точность: 16-битовая разрешающая способность обеспечивает высокую точность измерений.
• Гибкость в измерениях: Возможность работы с диапазоном скоростей семплирования от 5 до 2000 выборок в секунду.
• Интерфейс SPI: Простое подключение и взаимодействие с другими цифровыми устройствами.
• Низкое энергопотребление: Типичное потребление энергии составляет всего 2.3 мВт при скорости 20 семплов в секунду.

Недостатки

• Ограниченный входной диапазон: ±VREF/gain может быть ограничением для некоторых приложений.
• Зависимость от качества питающего напряжения: Требуется стабильное и нечувствительное к шумам питания для достижения максимальной точности.

Типовое использование

• Прецизионные лабораторные измерительные системы
• Медицинские приборы
• Инструментация для промышленных датчиков
• Системы мониторинга и контроля

Рекомендации по применению

• Используйте стабилизированные источники питания, чтобы минимизировать шум и обеспечить стабильную работу АЦП.
• Подключите отладочную плату к микроконтроллеру или другому устройству с интерфейсом SPI для сбора и анализа данных.
• Согласуйте скважность сигналов и настройки захвата данных, чтобы оптимально использовать возможности ADS1146.

Основные технические характеристики

• Разрешение АЦП: 16 бит
• Скорость семплирования: от 5 до 2000 выборок в секунду
• Интерфейс данных: SPI
• Входной диапазон: ±VREF/gain
• Энергопотребление (при 20 выборках/сек): 2.3 мВт

Возможные аналоги

• ADS1118 от Texas Instruments: Тоже 16-битный АЦП с аналогичными характеристиками, но имеющий встроенный температурный датчик.
• LTC2400 от Analog Devices: Высокоточный 24-битный АЦП с низким энергопотреблением, для более требовательных приложений.
• MCP3421 от Microchip Technology: 18-битный АЦП для использования в менее требовательных энергетически-системах.

Заключение

ADS1146EVM от Texas Instruments является мощным инструментом для тестирования и оценки высокоточного 16-битного АЦП ADS1146. Он идеально подходит для приложений, требующих высокой точности и прецизионного измерения.
