ADRV9029BBCZ

ADRV9029BBCZ от Analog Devices

Общее Описание

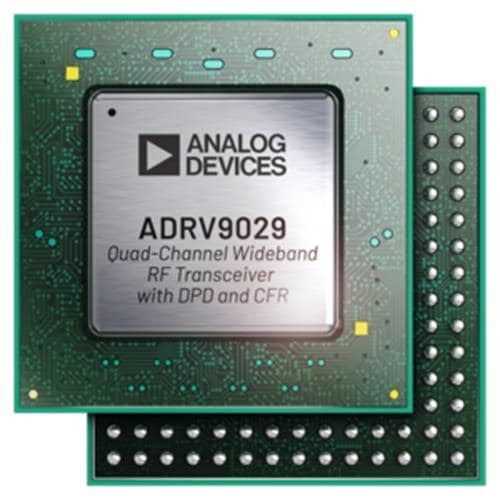

ADRV9029BBCZ – это интегральный радиочастотный приемо-передатчик, разработанный компанией Analog Devices. Он предназначен для работы в широком диапазоне частот от 75 МГц до 6 ГГц. Устройство поддерживает режимы четырех передатчиков и четырех приемников, что делает его идеальным решением для современных систем беспроводной связи, требующих высокой производительности и универсальности.

Преимущества

• Широкий диапазон частот: От 75 МГц до 6 ГГц, что позволяет использовать устройство в различных приложениях.
• Многоканальная поддержка: Четыре передатчика и четыре приемника обеспечивают гибкость в использовании и высокую производительность.
• Интеграция с широким функционалом: Встроенные функции цифровой обработки сигнала, коррекции ошибок и адаптивной подстройки позволяют снизить нагрузку на внешние процессоры и упрощают разработку.
• Высокая выходная мощность: До 7 дБм, что позволяет использовать устройство в различных условиях эксплуатации.

Недостатки

• Высокое энергопотребление: Устройство требует трёх различных напряжений для работы (0.95В~1.05В, 1.235В~1.365В, 1.71В~1.89В), что может усложнить реализацию питания.
• Сложность интеграции: Необходимость управления через интерфейс SPI и использование множества GPIO может потребовать значительных усилий при проектировании.

Типовое Использование

• Сотовая связь: Может использоваться в базовых станциях для поддержки современных стандартов связи.
• Радиосвязь: Применим в различных системах профессиональной и любительской радиосвязи.
• Системы радиолокации: Подходит для применения в различных радиолокационных системах благодаря широкому диапазону частот и высокой чувствительности.
• Беспроводные сети: Используется в точках доступа и других устройствах, требующих высокой пропускной способности и многофункциональности.

Рекомендации по Применению

• Рекомендуется использовать качественные схемы стабилизации питания для обеспечения стабильной работы устройства.
• Обратить внимание на правильное проектирование антенн и трактов передачи/приема для достижения максимальной производительности.
• При необходимости высокого уровня интеграции, предусмотреть файловую систему для хранения настроек и конфигураций радиочастотных каналов.
• Осуществлять регулярное обновление прошивки для поддержания высоких стандартов безопасности и производительности.

Основные Технические Характеристики

• Частотный диапазон: 75 МГц – 6 ГГц
• Выходная мощность: 7 дБм
• Напряжение питания: 0.95В ~ 1.05В, 1.235В ~ 1.365В, 1.71В ~ 1.89В
• Интерфейс: SPI
• Количество GPIO: 19
• Рабочая температура: -40°C ~ 110°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 289-LFBGA, CSPBGA (14x14)

Возможные Аналоги

• ADRV9009 от Analog Devices: Другой восьмиканальный приемо-передатчик от того же производителя, поддерживающий более расширенные функциональные возможности.
• LTC5586 от Linear Technology: Высокочастотный смеситель, альтернативное решение для менее сложных приложений.
• MAX2871 от Maxim Integrated: Широкодиапазонный синтезатор частот для задач, не требующих интеграции большого числа передающих и приемных каналов.

Эти характеристики и рекомендации помогут вам эффективно использовать ADRV9029BBCZ в ваших проектах и приложениях.
