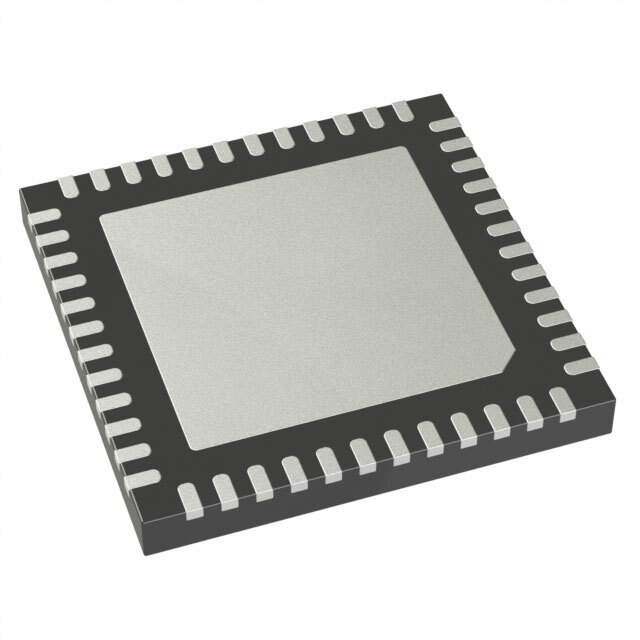

ADRF6612ACPZ-R7

Описание ADRF6612ACPZ-R7 от Analog Devices

Общее описание

ADRF6612ACPZ-R7 – это высокопроизводительный широкополосный смеситель с выходом промежуточной частоты (ПЧ) от компании Analog Devices. Устройство предназначено для работы в частотных диапазонах от 700 МГц до 3000 МГц, что делает его идеальным решением для различных радиочастотных применений, таких как базовые станции сотовых сетей, приемопередатчики и системы спутниковой связи.

Преимущества

• Широкий частотный диапазон: 700 МГц - 3000 МГц
• Высокая линейность и малый уровень шума обеспечивают превосходные характеристики сигналов.
• Низкое энергопотребление: оптимизированный ток потребления 260 мА при напряжении от 3.5 В до 5.25 В
• Малый форм-фактор: компактный корпус 48-LFCSP (7x7 мм), что позволяет использовать устройство в компактных дизайнах.

Недостатки

• Продукт снят с производства, что может ограничить доступность для новых проектов.
• Потребность в дополнительных компонентах для интеграции в проект.

Типовое использование

• Базовые станции сетей сотовой связи (LTE, GSM, CDMA)
• Приемопередающие устройства связи
• Системы спутниковой связи
• Радиолокационные системы

Рекомендации по применению

• Убедитесь, что питание находится в диапазоне от 3.5 В до 5.25 В для оптимальной работы.
• Используйте рекомендованные внешние компоненты и топологию печатной платы, чтобы минимизировать паразитные эффекты и обеспечить стабильность работы.
• Посмотрите на аналогичные компоненты, если требуется увеличить срок службы проекта.

Основные технические характеристики

• Диапазон рабочих частот: 700 МГц - 3000 МГц
• Количество смесителей: 1
• Коэффициент усиления: 15 дБ
• Уровень шума: 10.7 дБ
• Ток потребления: 260 мА
• Напряжение питания: 3.5 В - 5.25 В
• Корпус: 48-LFCSP (7x7 мм)

Возможные аналоги

• HMC813LC4B от Analog Devices
• ADL5801ACPZ от Analog Devices
• LT5527IUF#PBF от Analog Devices

Заключение

ADRF6612ACPZ-R7 от Analog Devices – отличный выбор для радиочастотных применений, требующих надежности и высокой производительности в широком спектре частот. Однако, учитывая, что продукт снят с производства, важно рассмотреть возможные замены и планировать закупки заранее.
