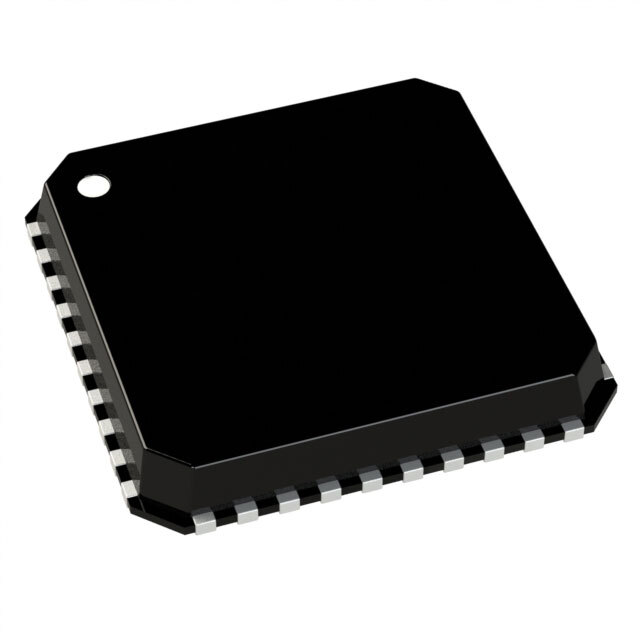

ADRF6601ACPZ-R7

ADRF6601ACPZ-R7 от Analog Devices

Общее описание

ADRF6601ACPZ-R7 – это интегрированный смесительный модуль, предназначенный для приложений в диапазоне радиочастот (RF) от 300 МГц до 2,5 ГГц. Этот компонент совмещает в себе смеситель, фазовый автоподстройщик частоты (PLL) и управляемый напряжением генератор (VCO). Он идеально подходит для использования в современных телекоммуникационных системах и приложениях беспроводной связи.

Преимущества

• Интеграция PLL и VCO: Упрощает разработку схем и уменьшает количество необходимых компонентов.
• Широкий диапазон частот (300 МГц ~ 2,5 ГГц): Позволяет использовать компонент в различных радио- и телекоммуникационных системах.
• Компактный корпус (40-LFCSP-VQ): Оптимально для применений, требующих высокую плотность монтажа.

Недостатки

• Высокий уровень шума (14,8 дБ): Может требовать дополнительного усиления или фильтрации в системах, чувствительных к шуму.
• Электропитание 4,75 В ~ 5,25 В: Требует стабильного и относительно высокого напряжения питания.

Типовое использование

• Сотовые и беспроводные коммуникации
• Радио- и телетрансляционные станции
• КВ и УКВ приемники
• Радионавигационные системы

Рекомендации по применению

1. Питание: Обеспечьте стабильное питание в диапазоне 4,75 В ~ 5,25 В для надежной работы устройства.
2. Фильтрация: Используйте фильтры для минимизации влияния шума на выходные сигналы.
3. Теплоотведение: Монтаж на плате с хорошим теплоотводом (радиаторы, vias) для повышения надежности и долговечности.

Основные технические характеристики

• RF Тип: Cellular
• Частотный диапазон: 300 МГц ~ 2,5 ГГц
• Количество смесителей: 1
• Коэффициент усилия: 6,7 дБ
• Уровень шума: 14,8 дБ
• Электропитание: 4,75 В ~ 5,25 В
• Корпус: 40-LFCSP-VQ (6x6 мм)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• ADRF6620: Поддерживает более широкий диапазон частот.
• MAX9982 от Maxim Integrated: Альтернативный смеситель с интегрированным PLL и VCO.
• LT5522 от Analog Devices: Миниатюрный смеситель с низким уровнем шума и широким диапазоном частот.

Этот компонент обладает отличными характеристиками для использования в сложных телекоммуникационных системах и беспроводных устройствах, где важны компактность и интегрированность.
