ADRF5730BCCZN-R7

Описание компонента ADRF5730BCCZN-R7 от Analog Devices

Общее описание

ADRF5730BCCZN-R7 - это высокопроизводительный цифровой аттенюатор от компании Analog Devices. Компонент предназначен для работы в частотном диапазоне от 100 МГц до 40 ГГц и предоставляет возможность регулировки затухания в диапазоне от 0,5 дБ до 31,5 дБ. Основное применение данного аттенюатора - это высокочастотные коммуникационные системы, такие как радары, приёмопередающие модули и другое телекоммуникационное оборудование.

Преимущества

• Широкий частотный диапазон: От 100 МГц до 40 ГГц, что делает этот аттенюатор универсальным решением для множества приложений.
• Высокая точность: Регулировка с шагом 0,5 дБ позволяет тонко настроить мощность сигнала.
• Компактность: Упаковка в 24-VFLGA корпусе с открытым теплоотводом обеспечивает отличное тепловое управление и компактное размещение на плате.

Недостатки

• Сложность схемотехнической реализации: Требует точного проектирования для обеспечения оптимальной работы на высоких частотах.
• Стоимость: Может быть дороже аналогов с более узким диапазоном частот.

Типовое использование

• Радиолокационные системы
• Высокочастотные тестовые и измерительные приборы
• Приёмопередающие модули в сетях связи

Рекомендации по применению

• Используйте схемы с высоким уровнем экранирования, чтобы минимизировать влияние внешних помех.
• Обеспечьте хорошее тепловое управление для поддержания стабильной работы компонента.
• Старайтесь минимизировать длину соединений на печатной плате для снижения индуктивностей и паразитных ёмкостей.

Основные технические характеристики

• Частотный диапазон: 100 МГц ~ 40 ГГц
• Затухание: 0.5 дБ ~ 31.5 дБ
• Импеданс: 50 Ом
• Мощность: 500 мВт

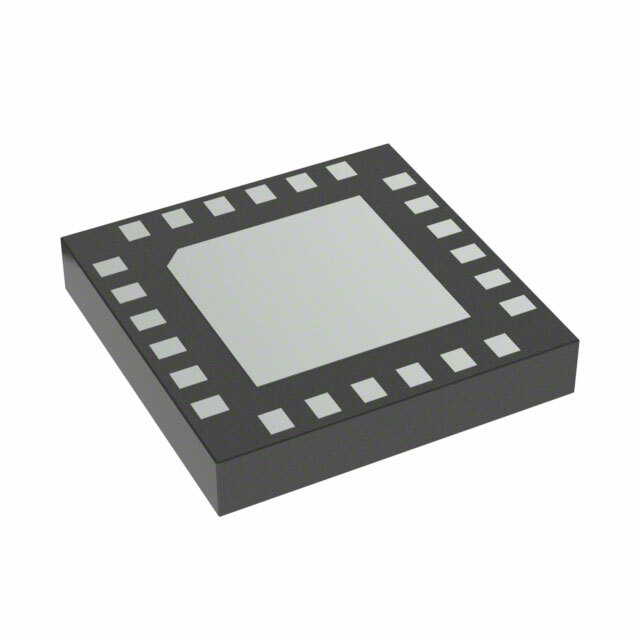

• Корпус: 24-VFLGA с открытым теплоотводом

Возможные аналоги

• HMC540BMS8GE от Analog Devices
• PE43702 от Peregrine Semiconductor
• MASW-011040 от MACOM

Используйте ADRF5730BCCZN-R7, чтобы обеспечить высокую производительность и точность в ваших радиочастотных системах.
