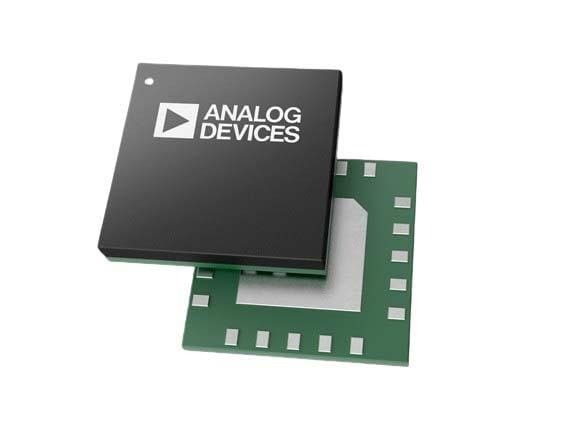

ADRF5717BCCZN

ADRF5717BCCZN от Analog Devices

Общее описание

ADRF5717BCCZN - это высокочастотный аттенюатор широкого спектра, который предоставляет надежное и точное управление ослаблением сигнала. Этот компонент рассчитан на работы в диапазоне от 9 кГц до 30 ГГц, что делает его идеальным решением для множества приложений в области радиочастотных технологий.

Преимущества

• Широкий частотный диапазон: от 9 кГц до 30 ГГц.
• Точное ослабление: возможность ослабления на 16dB ~ 48dB с шагом.
• Высокая мощность: поддерживаемая выходная мощность до 30 дБм.
• Компактные размеры: корпус типа VFLGA с раскрытой термоплощадкой для улучшенного отвода тепла.

Недостатки

• Может потребоваться дополнительное охлаждение для обеспечения стабильной работы в высокомощных приложениях.
• Необходима тщательная разводка платы для минимизации влияния паразитных индуктивностей и емкостей.

Типовое использование

• Радиосистемы (например, трансиверы, ретрансляторы).
• Оборудование измерения и тестирования.
• Антенны и распределительные сети.
• Военная и космическая электроника.

Рекомендации по применению

• Рекомендуется тщательно проектировать печатные платы с учетом высокочастотных характеристик.
• Обеспечить адекватное охлаждение компонента для длительной надежной работы.
• Использование соответствующих согласующих схем для минимизации отражений и потерь.

Основные технические характеристики

• Диапазон частот: от 9 кГц до 30 ГГц.
• Шаг ослабления: 16dB ~ 48dB.
• Выходная мощность: до 30 дБм.
• Импеданс: 50 Ом.
• Корпус: 20-VFLGA с раскрытой термоплощадкой.

Возможные аналоги

• HMC540BLP3E от Analog Devices.
• PE43504 от Peregrine Semiconductor.
• TCAT12-400T от MACOM.

ADRF5717BCCZN является мощным и универсальным аттенюатором, который может значительно улучшить качество и надежность радиочастотных систем благодаря широкому частотному диапазону и высокой мощности.
