ADRF5132BCPZN-R7

8 640,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Описание ADRF5132BCPZN-R7 от Analog Devices

Общее описание

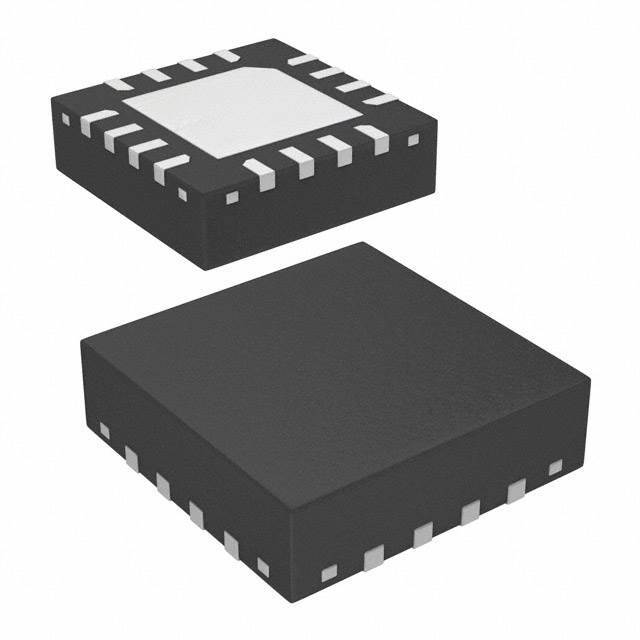

ADRF5132BCPZN-R7 - это высококачественный переключатель радиочастот (RF) SPDT (однополюсный, двухпозиционный), предназначенный для общего использования в диапазоне частот от 700 МГц до 5 ГГц. Переключатель выполнен в компактном корпусе LFCSP с 16 вывода и обладает импедансом 50 Ом.

Преимущества

  • Широкий частотный диапазон: Рабочий диапазон частот от 700 МГц до 5 ГГц.
  • Низкие потери вставки: Всего 0.9 дБ при частоте 5 ГГц, что обеспечивает эффективную передачу сигнала.
  • Высокая изоляция: До 35 дБ, что минимизирует перекрестные помехи.
  • Высокий уровень линейности: IIP3 равный 62 дБм, что улучшает качество сигнала.
  • Компактный корпус: 16-LFCSP-WQ размером 3x3 мм для экономии пространства на плате.
  • Широкий диапазон напряжений питания: 4.5В ~ 5.4В.

Недостатки

  • Ограниченный температурный диапазон: Рабочая температура от -40°C до 105°C (TC) может быть недостаточной для некоторых экстремальных условий.

Типовое использование

  • Беспроводные инфраструктуры: Используется в системах связи, таких как базовые станции сотовой связи.
  • Тестовое и измерительное оборудование: Идеален для встроенных тестовых приборов и испытательных стендов.
  • Модули передачи данных: Применяется в маршрутизаторах и других устройствах передачи данных.

Рекомендации по применению

  • Используйте в линиях с малым импедансом: Для достижения наилучших характеристик переключателя.
  • Обеспечьте правильное охлаждение: Для предотвращения перегрева и поддержания стабильных рабочих характеристик.
  • Выполняйте монтаж на поверхности: Для оптимального использования пространства на печатной плате.

Основные технические характеристики

Характеристика Значение
Тип соединения SPDT, Reflective
Частотный диапазон 700 МГц ~ 5 ГГц
Изоляция 35 дБ
Потери вставки 0.9 дБ при 5 ГГц
Импеданс 50 Ом
Напряжение питания 4.5В ~ 5.4В
Рабочая температура -40°C ~ 105°C (TC)
Корпус 16-LFCSP-WQ (3x3 мм)

Возможные аналоги

  • HMC849LC4 от Analog Devices: Переключатель SPDT с частотным диапазоном до 10 ГГц.
  • PE423422 от Peregrine Semiconductor: Переключатель SPDT с аналогичным рабочим диапазоном частот и характеристиками.

ADRF5132BCPZN-R7 от Analog Devices - надежное и высокоэффективное решение для различного радиочастотного оборудования, обеспечивающее высокую производительность при компактных размерах и низких потерях сигнала.
