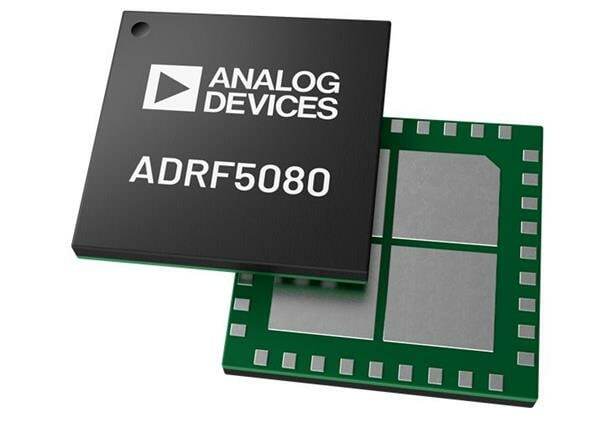

ADRF5080BCCZN

Описание ADRF5080BCCZN от Analog Devices

Общее описание

ADRF5080BCCZN — это высокопроизводительный кремниевый SP8T (Single Pole, Eight Throw) переключатель, предназначенный для работы в широком диапазоне частот от 100 МГц до 20 ГГц. Он обеспечивает низкие потери на вставку и высокую изоляцию, что делает его идеальным для различных приложений в области радиочастотных систем.

Преимущества

• Широкий частотный диапазон: Поддерживает частоты от 100 МГц до 20 ГГц, обеспечивая гибкость применения.
• Низкие потери на вставку: Минимизация сигналов потерь позволяет повысить общую эффективность системы.
• Высокая изоляция: Обеспечивает минимизацию перекрестных помех, что улучшает целостность сигнала.
• Повышенная мощность управления: Мощность 1 Вт позволяет использовать переключатель в мощных радиочастотных приложениях.

Недостатки

• Требует специального монтажа на поверхность (SMD), что может потребовать дополнительных навыков и оборудования.
• Питание должно быть в пределах 3.15V ~ 3.45V, что может не подходить для всех систем.

Типовое использование

• Коммутационные системы RF
• Приемопередатчики
• Медицинская электроника
• Системы тестирования и измерений

Рекомендации по применению

Для оптимального использования ADRF5080BCCZN, рекомендуется:

• Установить на печатную плату с учетом всех рекомендаций по заземлению и экранированию.
• Обеспечить стабильное напряжение питания в пределах 3.15V ~ 3.45V для корректной работы.
• Учесть температурный диапазон эксплуатации от -40°C до 85°C при проектировании схем.

Основные технические характеристики

• Топология схемы: Рефлектирующий
• Конфигурация цепи: SP8T
• Частотный диапазон: 100 МГц ~ 20 ГГц
• Изоляция: 40 дБ
• Потери на вставку: 1.85 дБ при 20 ГГц
• Точка 1 дБ сжатия (P1dB): 33.5 дБм
• Третья интермодуляционная точка (IIP3): 55 дБм
• Импеданс: 50 Ом
• Напряжение питания: 3.15V ~ 3.45V
• Рабочая температура: от -40°C до 85°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус/размер: 36-контактный LGA (5.5x5.5 мм)

Возможные аналоги

• HMC546MS8G от Analog Devices
• PE42542 от Peregrine Semiconductor
• SKY13385-460LF от Skyworks Solutions

Используя этот переключатель от Analog Devices, вы получаете высокопроизводительное и надежное решение для широкого спектра радиочастотных приложений.
