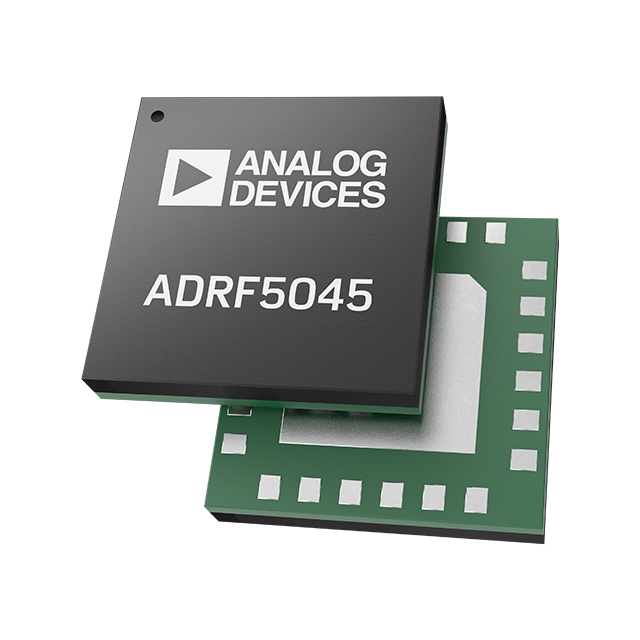

ADRF5045BCCZN-R7

Описание для ADRF5045BCCZN-R7 от Analog Devices

Общее Описание

ADRF5045BCCZN-R7 – это радиочастотный (RF) переключатель с топологией SP4T (однополюсный четырехканальный переключатель) от компании Analog Devices. Он предназначен для использования в широком диапазоне частот от 9 кГц до 30 ГГц и обеспечивает высокое качество передачи сигнала благодаря своим характеристикам.

Преимущества

• Широкий частотный диапазон: от 9 кГц до 30 ГГц, что делает его универсальным для различных приложений.
• Низкий уровень вставочных потерь: 2.4 дБ, что уменьшает потери сигнала.
• Высокая изоляция: 45 дБ, что минимизирует помехи между каналами.
• Высокая линейность: IIP3 на уровне 50 дБм, что обеспечивает качественную передачу сигнала.

Недостатки

• Сравнительно высокое энергопотребление: напряжение питания составляет от 3.15В до 3.45В.
• Требования к монтажу: требуется поверхностный монтаж.

Типовое Использование

• Системы радиосвязи: применяется в передатчиках, приемниках и трансиверах.
• Военные и космические приложения: используется в военной и авиационно-космической технике.
• Тестовое оборудование: подходит для измерительного и диагностического оборудования.
• Мобильные устройства: используется в мобильных и беспроводных коммуникационных устройствах.

Рекомендации по Применению

• Монтаж: рекомендуется поверхностный монтаж (SMT) на печатную плату с использованием стандартного оборудования для пайки.
• Тестирование: требуется периодическое тестирование параметров для обеспечения стабильной работы в широком диапазоне температур (-40°C ~ 85°C).

Основные Технические Характеристики

• Тип компонента: Радиочастотный переключатель (RF Switch)
• Топология: Однополюсный четырехканальный (SP4T)
• Частотный диапазон: 9 кГц ~ 30 ГГц
• Изоляция: 45 дБ @ 30 ГГц
• Вставочные потери: 2.4 дБ @ 30 ГГц
• IIP3: 50 дБм
• P1dB: 28 дБм
• Импеданс: 50 Ом
• Напряжение питания: 3.15 В ~ 3.45 В
• Рабочая температура: от -40°C до 85°C
• Корпус: 24-LGA (4x4 мм)

Возможные Аналоги

• HMC547LP3 от Analog Devices: радиочастотный переключатель с аналогичными характеристиками, но менее широким частотным диапазоном (до 20 ГГц).
• PE42421 от Peregrine Semiconductor: аналогичный SP4T переключатель, работающий в диапазоне до 8 ГГц.

Заключение

ADRF5045BCCZN-R7 от Analog Devices является высококачественным и универсальным радиочастотным переключателем, подходящим для множества приложений в области радиосвязи, тестового оборудования и космической промышленности. Его характеристики, такие как широкий частотный диапазон и высокая линейность, делают его отличным выбором для инженеров и разработчиков оборудования.
