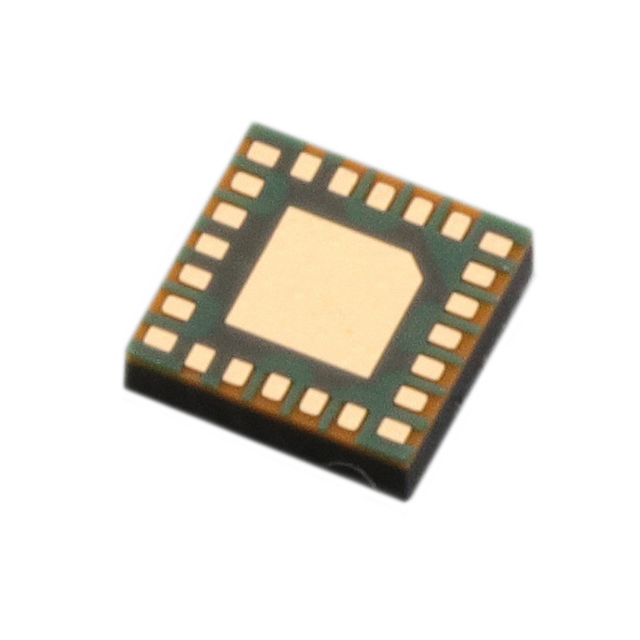

ADRF5042BCCZN-R7

Описание

Общее описание

ADRF5042BCCZN-R7 - это высокочастотный RF переключатель четверного состояния (SP4T) от компании Analog Devices. Он предназначен для использования в системах высокоскоростной связи, включая 5G, спутниковую связь (VSAT) и сотовые сети. Этот переключатель обеспечивают отличные характеристики по изоляции и низким потерям при широком диапазоне частот от 100 МГц до 44 ГГц.

Преимущества

• Широкий частотный диапазон: от 100 МГц до 44 ГГц.
• Высокая изоляция: до 35 дБ.
• Низкие потери на вставку: всего 3,2 дБ при частоте 44 ГГц.
• Высокая линейность: с показателем IIP3 в 47 дБм.
• Компактность: корпус размером 24-вых. LGA (3x3 мм).
• Универсальное использование: можно применять в системах 5G, VSAT и сотовых сетях.

Недостатки

• Относительно сложный монтаж на плату требует точного позиционирования и пайки.
• Ограниченный диапазон управляющего напряжения 3.15V ~ 3.45V.

Типовое использование

• 5G и мобильные коммуникационные системы - для маршрутизации сигнала между различными каналами и антеннами.
• Спутниковая связь (VSAT) - для управления маршрутизацией сигналов в высокочастотных системах передачи данных.
• Измерительное оборудование - для переключения между различными путями сигнала, обеспечивая высокую изоляцию и низкие потери.

Рекомендации по применению

• Убедитесь в соответствии температуры окружающей среды и управляющего напряжения с указанными номиналами.
• Используйте высококачественную монтажную плату с соответствующими микрополосковыми линиями для сохранения электрических характеристик.
• Обеспечьте должное заземление и экранирование для минимизации помех и улучшения качества сигнала.

Основные технические характеристики

• Частотный диапазон: 100 МГц ~ 44 ГГц
• Изоляция: 35 дБ
• Потери на вставку: 3,2 дБ при 44 ГГц
• Точка компрессии по мощности (P1dB): 27 дБм
• Линейность (IIP3): 47 дБм
• Импеданс: 50 Ом
• Напряжение питания: 3.15V ~ 3.45V
• Температурный диапазон: -40°C ~ 105°C (TC)
• Тип монтажа: Поверхностный
• Корпус: 24-LGA (3x3 мм)

Возможные аналоги

• HMC349ALP4CE от Analog Devices - аналогичный SP4T переключатель с частотным диапазоном до 6 ГГц.
• PE42542 от Peregrine Semiconductor - альтернативный переключатель с широкой полосой частот до 13 ГГц.

Заключение

ADRF5042BCCZN-R7 - это высокопроизводительный RF переключатель, оптимальный для современных систем связи и измерительного оборудования. Благодаря его широкому частотному диапазону, высокой изоляции и низким потерям, он является надежным выбором для разработчиков высокочастотных систем.
