Описание компонента ADRF5040BCPZ от Analog Devices

Общее описание

ADRF5040BCPZ - это высокоэффективный радиочастотный переключатель типа SP4T (с четырьмя выходами), предназначенный для работы в диапазонах частот от 9 кГц до 12 ГГц. Компонент разработан компанией Analog Devices и предназначен для использования в системах передачи и приёма радиочастотных сигналов, таких как VSAT, радиосвязь, и в других высокочастотных приложениях.

Преимущества

• Широкий частотный диапазон: от 9 кГц до 12 ГГц, что позволяет использовать компонент в разнообразных радиочастотных приложениях.
• Низкие потери на вставку: всего 0.8 дБ при частоте 8 ГГц, что обеспечивает высокую эффективность передачи сигнала.
• Высокая изоляция: 34 дБ, что уменьшает взаимное влияние каналов и улучшает общую производительность схем.
• Высокая мощность обработки: до 37 дБм (P1dB), что позволяет использовать компонент в мощных передающих системах.
• Широкий диапазон рабочих температур: от -40°C до 85°C, что делает его подходящим для использования в различных условиях окружающей среды.

Недостатки

• Высокая сложность схемотехнических решений: требуются определённые навыки для успешной интеграции компонента в схему.
• Требования к точности: при проектировании схем необходимо учитывать параметры изоляции и потерь на вставку для обеспечения оптимальной работы.

Типовое использование

• Системы спутниковой связи (VSAT)
• Радиосвязь и телекоммуникационные системы
• Оборудование для тестирования и измерений в высокочастотных диапазонах
• Радарные системы и другие приложения, требующие высокочастотных коммутаторов

Рекомендации по применению

• Печатная плата: Рекомендуется тщательная разводка дорожек для минимизации потерь и обеспечения необходимой изоляции.
• Питание: Необходимо стабильное питание 3.3 В для обеспечения надёжной работы компонента.
• Теплоотвод: Важно предусмотреть эффективный отвод тепла, особенно при работе на высоких мощностях и в жестких условиях окружающей среды.

Основные технические характеристики

• Тип радиочастотного устройства: VSAT
• Топология: Абсорбтивный
• Конфигурация: SP4T (с четырьмя выходами)
• Диапазон частот: 9 кГц ~ 12 ГГц
• Изоляция: 34 дБ
• Потери на вставку: 0.8 дБ (при 8 ГГц)
• Максимальная мощность (P1dB): 37 дБм
• Взаимная интерференция (IIP3): 53 дБм
• Импеданс: 50 Ом
• Напряжение питания: 3.3 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMD)

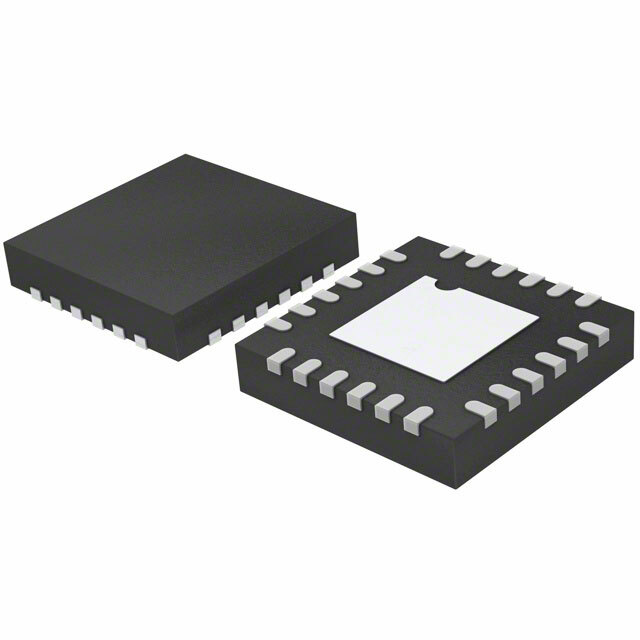

• Корпус: 24-VFQFN с термоплощадкой
• Производительское обозначение корпуса: 24-LFCSP (4x4)

Возможные аналоги

1. HMC241QS16 от Analog Devices: RF SP4T переключатель
2. PE42553 от pSemi: RF SP4T коммутатор (от 9 кГц до 13 ГГц)
3. SKY13323-378LF от Skyworks: высокочастотный переключатель SP4T

Эти компоненты могут служить аналогами в зависимости от конкретных требований вашей схемы и условий применения.

Для получения дополнительной информации и точных параметров рекомендуется ознакомиться с официальной документацией от производителя.
