ADRF5027BCCZN

Описание продукта для ADRF5027BCCZN от Analog Devices

Общее описание

ADRF5027BCCZN от Analog Devices — это радиочастотный (RF) переключатель типа SPDT (однополюсный двухпозиционный), разработанный для работы в широком диапазоне частот от 9 кГц до 44 ГГц. Устройство предназначено для высокопроизводительных применений, таких как VSAT, радиосвязь, приборостроение и другие высокочастотные среды.

Преимущества

• Широкий диапазон частот: от 9 кГц до 44 ГГц, что делает его идеальным для различных высокочастотных приложений.
• Низкие потери при включении: 3.8 дБ, что способствует высокопроизводительным системам.
• Высокая изоляция: 43 дБ, обеспечивая минимальное влияние соседних сигналов.
• Высокая линейность (IIP3): 54 дБм, что улучшает качество сигнала.

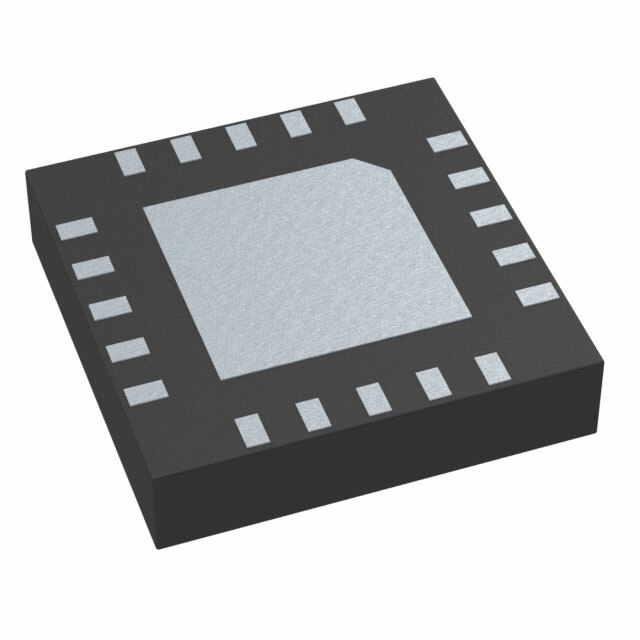

• Компактный размер: корпус 20-LGA (3x3 мм) с поверхностным монтажом.

Недостатки

• Требуется внешний контроллер напряжения питания: необходимо предусмотреть источник питания 3.15В ~ 3.45В.
• Диапазон рабочих температур: от -40°C до +105°C, необходимо учитывать соответствие условиям окружающей среды.

Типовое использование

1. VSAT (Very Small Aperture Terminal): высокопроизводительные спутниковые системы.
2. Радиосвязь: коммутация сигналов в высокочастотных передатчиках и приемниках.
3. Приборостроение: используются в измерительных приборах для высокоточных измерений сигналов.

Рекомендации по применению

• Убедитесь в наличии стабильного источника питания в пределах 3.15В ~ 3.45В.
• Поскольку элемент имеет малый корпус (3x3 мм), особое внимание следует уделить монтажу на плату для обеспечения надежного соединения.
• Учитывайте тепловое управление при проектировании системы для поддержания температуры компонента в пределах рабочей.

Технические характеристики

• Тип схемы: SPDT, абсорбтивный (Absorptive)
• Диапазон частот: 9 кГц - 44 ГГц
• Изоляция: 43 дБ (при 44 ГГц)
• Потери при включении: 3.8 дБ (при 44 ГГц)
• P1dB (точка компрессии на 1 дБ): 26 дБм
• IIP3 (входная IP3): 54 дБм
• Импеданс: 50 Ом
• Напряжение питания: 3.15В ~ 3.45В
• Рабочая температура: -40°C ~ 105°C
• Корпус: 20-LGA (3x3 мм), монтаж на поверхность (Surface Mount)

Возможные аналоги

• ADRF5045 от Analog Devices: аналогичный переключатель с несколько другими параметрами.
• Peregrine PE42542 от Peregrine Semiconductor: альтернативный RF переключатель, работающий в схожих диапазонах частот.

В любом проекте следует тщательно анализировать спецификации компонента для точного соответствия требованиям.
