ADRF5026BCCZN-R7

Общая информация

Производитель: Analog Devices
Название компонента: ADRF5026BCCZN-R7
Категория: RF и беспроводные компоненты
Тип: ВЧ переключатель SPDT

Описание

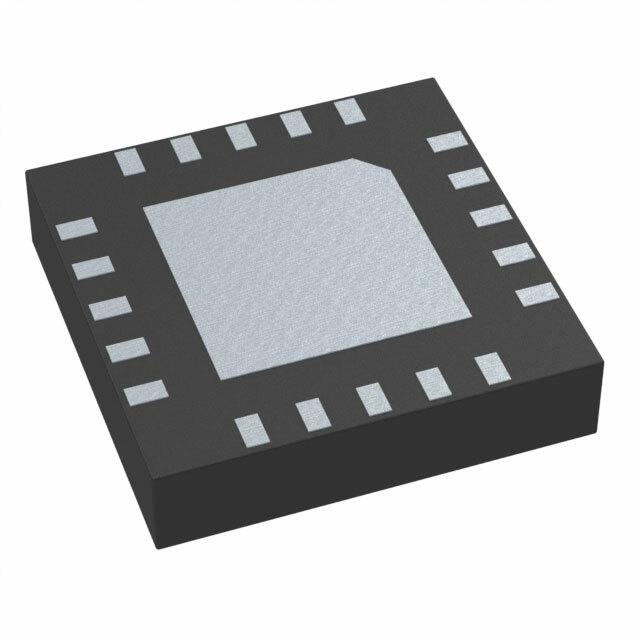

ADRF5026BCCZN-R7 — это высокочастотный (ВЧ) переключатель типа SPDT (Single Pole Double Throw), разработанный для использования в системах связи, таких как VSAT. Компонент обладает широким диапазоном рабочих частот от 100 МГц до 44 ГГц, что позволяет применять его в различных высокочастотных системах. Изделие выполнено в компактном корпусе 20-WFLGA с размерами 3x3 мм.

Преимущества

• Широкий диапазон частот: Поддерживает частоты от 100 МГц до 44 ГГц, что позволяет использовать в различных ВЧ приложениях.
• Высокий уровень подавления сигнала: Изоляция до 45 дБ снижает интерференцию и повышает производительность.
• Низкие потери при вставке: Обеспечивает низкие потери на уровне 3.8 дБ, что влияет на точность передачи сигнала.
• Компактный корпус: Размеры корпуса 3x3 мм позволяют интегрировать компонент в ограниченные пространства на плате.

Недостатки

• Требуется точное управление питающим напряжением: Рабочее напряжение питания варьируется от 3.15В до 3.45В.
• Чувствительность к температуре: Рабочий диапазон температур от -40°C до 105°C, что требует учета в условиях эксплуатации.

Типовое использование

• Системы спутниковой связи (VSAT)
• Радио и телекоммуникационные передатчики и приемники
• Автоматизированные тестовые системы (ATE)
• ВЧ приемо-передающие модули и много другое

Рекомендации по применению

• Обеспечьте стабильное напряжение питания в пределах 3.15В – 3.45В для оптимальной работы устройства.
• Разработайте печатные платы с надлежащими характеристиками по импедансу для минимизации потерь сигнала.
• Учитывайте температурные условия при проектировании, чтобы гарантировать надежную работу устройства в пределах -40°C до 105°C.

Основные технические характеристики

• Тип: SPDT (Single Pole Double Throw)
• Частотный диапазон: 100 МГц – 44 ГГц
• Изоляция: 45 дБ
• Потери при вставке: 3.8 дБ при 44 ГГц
• Интермодулярная линейность (IIP3): 53 дБм
• Импеданс: 50 Ом
• Напряжение питания: 3.15В – 3.45В
• Рабочая температура: -40°C до 105°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 20-WFLGA (3x3 мм)

Возможные аналоги

• HMC1118LP3DE от Analog Devices: аналогичный ВЧ переключатель, поддерживающий широкий диапазон частот.
• PE4259 от Peregrine Semiconductor: другой высокочастотный переключатель SPDT с подобными характеристиками.

Компонент ADRF5026BCCZN-R7 представляет собой надежное решение для реализации высокочастотных коммутирующих функций в современных системах связи и тестирования.
