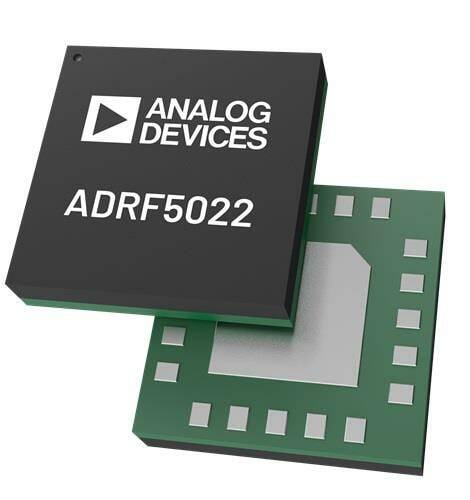

ADRF5022BCCZN

ADRF5022BCCZN - Аналоговый переключатель RF SPDT

Общее описание

ADRF5022BCCZN – это высокоэффективный однополюсной, двухпозицонный (SPDT) переключатель, разработанный компанией Analog Devices. Он обеспечивает непревзойденные характеристики для приложений, работающих в диапазоне от 100 МГц до 45 ГГц. Этот компонент предназначен для использования в радиочастотных (RF) системах, требующих превосходной изоляции и низких потерь.

Преимущества

• Широкий частотный диапазон: Работает в диапазоне от 100 МГц до 45 ГГц, что позволяет использовать его в самых разнообразных применениях.
• Высокая изоляция: Минимальные перехлесты сигналов и высокая чистота переключения.
• Низкие потери при внесении: Снижает нежелательные потери сигнала.
• Повышенная линейность: Обеспечивает устойчивую работу в сложных системах.

Недостатки

• Высокая стоимость: Из-за его высоких характеристик цена может быть выше по сравнению с аналогичными устройствами.
• Требует внимательного управления теплом: Важно учитывать материал и конструкцию печатной платы для оптимального охлаждения.

Типовое использование

• 5G сети: Используется в компонентах и системах новых поколений мобильных технологий.
• Радиолокационные системы: Обеспечивает высокоточную передачу и прием сигналов.
• Сотовые сети: Оптимизирует маршрутизацию сигналов для повышения эффективности.
• Микроволновые радиочастотные системы: Идеально подходит для работы с высокими частотами и мощностями.

Рекомендации по применению

1. Интеграция в системы: Используйте в высокочастотных системах, где требуется высокая изоляция и низкие потери.
2. Управление теплом: Разместите компоненты и трассировки печатной платы таким образом, чтобы обеспечить хорошее охлаждение устройства.
3. Питание: Обеспечьте стабильное питание в диапазоне от 3.15V до 3.45V.

Основные технические характеристики

• Тип цепи: SPDT
• Диапазон частот: от 100 МГц до 45 ГГц
• Изоляция: 43 дБ при 45 ГГц
• Потери при внесении: 2.3 дБ при 45 ГГц
• Импеданс: 50 Ом
• Напряжение питания: 3.15 В - 3.45 В
• Рабочая температура: от -40°C до +105°C
• Тип корпуса: 20-LGA (3x3 мм)

Возможные аналоги

• HMC849ALP4CE от Analog Devices: Переключатель с аналогичными диапазонами частот и характеристиками.
• PE42723 от Peregrine Semiconductor: Переключатель SPDT с широким диапазоном частот.

Использование ADRF5022BCCZN в высокочастотных и высокопроизводительных системах улучшит качество и надежность вашей схемы, обеспечив чистое переключение и минимальные потери сигнала.
