ADRF5020BCCZN-R7

ADRF5020BCCZN-R7 от Analog Devices

Общее описание

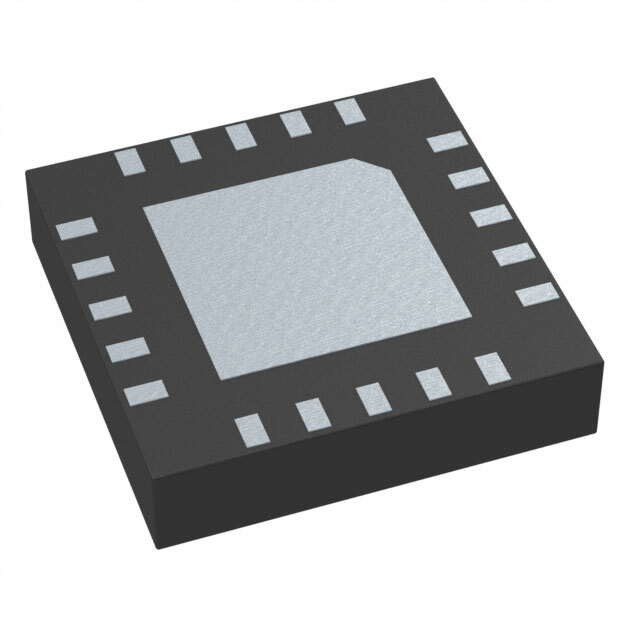

ADRF5020BCCZN-R7 — это высокочастотный селекторный переключатель (SPDT), предназначенный для использования в радиочастотных (RF) приложениях. Он поддерживает частотный диапазон от 100 МГц до 30 ГГц и обеспечивает отличное изоляционное отношение, низкие потери при включении и высокую степень линейности. Устройство поставляется в компактном корпусе LGA-20 (3x3).

Преимущества

• Широкий частотный диапазон: Силовой переключатель поддерживает диапазон частот от 100 МГц до 30 ГГц, что делает его пригодным для широкого спектра приложений.
• Высокая изоляция: Обеспечивает изоляцию до 65 дБ, что минимизирует влияние нежелательных сигналов.
• Низкие потери при включении: Инсерционные потери всего 2 дБ на 20 ГГц.
• Высокая линейность: Имеет P1dB на уровне 28 дБм и IIP3 на уровне 52 дБм.
• Компактный корпус: Размещается в корпусе 20-LGA (3x3 мм), что экономит место на плате.

Недостатки

• Питание: Требуется напряжение питания 5.5В, что может ограничить использование в устройствах с более низким напряжением питания.
• Температурные ограничения: Рабочий температурный диапазон от -40°C до 85°C может не подходить для экстремально суровых условий эксплуатации.

Типовое использование

• VSAT (Very Small Aperture Terminal)
• Радиочастотные системы связи
• Системы тестирования и измерения
• Военные и авиационные РЛС
• Медицинская электроника

Рекомендации по применению

• Питание: Обеспечить стабильное питание в диапазоне 5.0 - 5.5 В.
• Монтаж: Рекомендуется следовать инструкциям по монтажу для LGA-20-корпуса, чтобы обеспечить надёжное закрепление и охлаждение.
• Изоляция тепла: Важно учитывать тепловыделение и использовать подходящие меры для его отвода.

Основные технические характеристики

• Тип переключателя: SPDT (Single Pole Double Throw)
• Частотный диапазон: 100 МГц – 30 ГГц
• Изоляция: До 65 дБ
• Потери при включении: 2 дБ на 20 ГГц
• Линейность: P1dB – 28 дБм, IIP3 – 52 дБм
• Импеданс: 50 Ом
• Напряжение питания: 5.5В
• Температурный диапазон: от -40°C до 85°C
• Корпус: 20-LGA (3x3)

Возможные аналоги

• Peregrine Semiconductor PE42542: Предлагает сходные характеристики для частот до 13 ГГц.
• Skyworks SKY13286-360LF: Поддерживает частотный диапазон до 6 ГГц.
• Qorvo TQP4M9070: Частотный диапазон до 2.7 ГГц с подобными параметрами линейности и изоляции.

Используя ADRF5020BCCZN-R7 в своём проекте, вы получите надежное и эффективное решение для реализации высокочастотных приложений с максимальной производительностью и минимальными помехами.
