ADRF5019-EVALZ

ADRF5019-EVALZ от Analog Devices

Общее описание

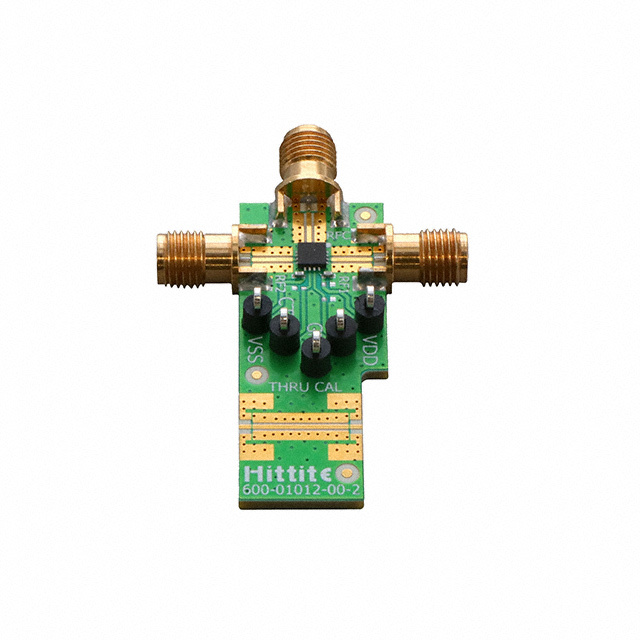

ADRF5019-EVALZ - это демонстрационная плата, разработанная для оценки характеристик широкополосного переключателя ADRF5019 от Analog Devices. Данный переключатель обеспечивает высокую производительность в диапазоне частот от 100 МГц до 13 ГГц и используется в различных радиочастотных (RF) приложениях.

Преимущества

• Широкий диапазон частот: Обеспечивает работу в диапазоне от 100 МГц до 13 ГГц, что делает его подходящим для различных приложений.
• Высокая линейность: Обеспечивает низкие уровни интермодуляционных продуктов и гармонических искажений.
• Низкие потери вставки: Минимизируют спад сигнала, что улучшает общую производительность системы.

Недостатки

• Высокая стоимость сравнительно с аналогичными решениями.
• Ограничения по максимальной мощности сигнала.

Типовое использование

• Тестирование и разработка радиочастотных систем.
• Приложения в военной электронике, радарных системах и тестовом оборудовании.
• Применение в беспроводных и телекоммуникационных системах.

Рекомендации по применению

• Для правильной работы обеспечьте соответствие электрическим характеристикам и рекомендациям производителя.
• Используйте высококачественные коаксиальные кабели и разъемы для минимизации внешних помех и потерь.
• Для предотвращения повреждений соблюдайте ограничения по уровню мощности и рабочей температуре.

Основные технические характеристики

• Частотный диапазон: 100 МГц ~ 13 ГГц
• Вставочные потери: 1 дБ (макс.) на 8 ГГц
• Время переключения: 200 нс (типичное)
• Изоляция: 37 дБ на 8 ГГц
• Задержка переключения: 200 нс

Возможные аналоги

• HMC547LP3E от Analog Devices
• PE4259 от Peregrine Semiconductor
• SKY13286-359LF от Skyworks Solutions

Подробнее об использовании и подключении демонстрационной платы вы можете узнать из официальной документации производителя.
