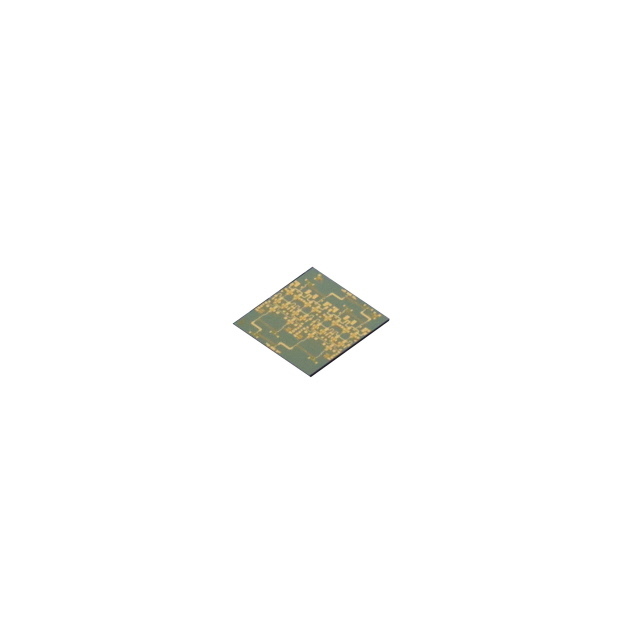

ADPA7005CHIP

Описание ADPA7005CHIP от Analog Devices

Общее описание

ADPA7005CHIP - это высокопроизводительный широкополосный усилитель ВЧ (высокочастотный), разработанный компанией Analog Devices. Он идеально подходит для применения в системах связи, включая спутниковую связь, радиолокационные системы и другие ВЧ-приложения, работающие в диапазоне частот от 20 ГГц до 44 ГГц. Этот усилитель представляет собой интегральную микросхему на кристалле, что обеспечивает минимальные задержки и высокую надежность работы.

Преимущества

• Высокая частотная полоса: Рабочий диапазон от 20 ГГц до 44 ГГц делает этот усилитель идеальным для современных высокочастотных приложений.
• Высокая линейность и низкий уровень шума: Обеспечивает отличную производительность с коэффициентом шума в 6 дБ и линейной выходной мощностью в 31 дБм.
• Компактный размер: Поставка в виде кристалла минимизирует место, занимаемое компонентом на плате.
• Высокая надежность: Разработан с учетом требований к работе в экстремальных условиях.

Недостатки

• Необходимость в защищенной окружающей среде: Требует аккуратного обращения и установки в специализированные корпуса для защиты от внешних воздействий.
• Относительно высокий ток потребления: При напряжении питания 5 В потребляет до 1,2 А тока.

Типовое использование

• Спутниковая связь
• Радиолокационные системы
• Микроволновая связь
• Тестовые и измерительные приборы

Рекомендации по применению

• Для достижения максимальной производительности рекомендуется надежно экранировать компонент.
• Предусмотрите термоуправление для отвода тепла и повышения долговечности устройства.
• Следуйте рекомендациям производителя по монтажу на плату для обеспечения оптимальной работы схемы.

Основные технические характеристики

• Частотный диапазон: 20 ГГц ~ 44 ГГц
• P1dB (Точка компрессии мощности): 31 дБм
• Коэффициент усиления: 14.5 дБ
• Коэффициент шума: 6 дБ
• Тип ВЧ: Общего назначения
• Напряжение питания: 5 В
• Потребляемый ток: 1,2 А
• Процесс изготовления: На кристалле (Die)

Возможные аналоги

• HMC844LC5 от Analog Devices: Подходит для более узкого диапазона частот, но может быть использован в схожих приложениях.
• QPA2640 от Qorvo: Сходные характеристики и частотный диапазон с немного меньшим коэффициентом шума.

Применяя ADPA7005CHIP от Analog Devices в ваших высокочастотных проектах, вы получите надежное и производительное решение, способное удовлетворить самые высокие требования современных систем связи и радиолокации.
