ADP8140ACPZ-2-R7

Описание компонента: ADP8140ACPZ-2-R7 от Analog Devices

Общее описание

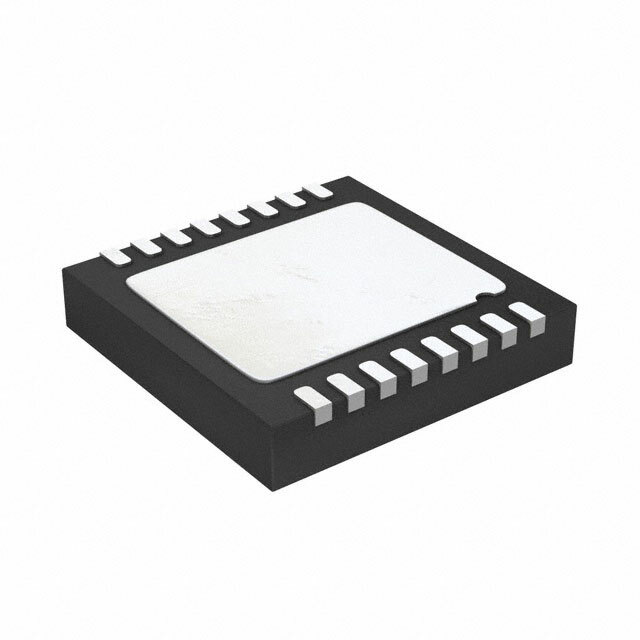

ADP8140ACPZ-2-R7 — это линейный драйвер светодиодов с четырьмя выходами от компании Analog Devices. Он предназначен для управления яркостью светодиодов с максимальным током 500 мА на канал и поддерживает регулирование яркости как аналоговым методом, так и методом широтно-импульсной модуляции (PWM). Компонент поставляется в компактном корпусе LFCSP с 16 выводами.

Преимущества

• Высокая точность и стабильность: Обеспечивает стабильный выходной ток, что важно для работы светодиодов и их долговечности.
• Поддержка двух методов диммирования: Поддержка аналогового и PWM диммирования позволяет гибко регулировать яркость.
• Компактные размеры: Благодаря корпусу LFCSP (4x4 мм) данный драйвер легко интегрируется в малогабаритные устройства.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 3 В до 30 В.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток на канал составляет 500 мА, что может быть недостаточно для некоторых приложений с высоким энергопотреблением.

Типовое использование

• Подсветка дисплеев: Используется для управления подсветкой в LCD и OLED дисплеях.
• Освещение: Подходит для применения в осветительных приборах, где требуется точное управление яркостью.
• Автомобильная электроника: Может использоваться в системах автомобильного освещения, включая фары и декоративную подсветку.

Рекомендации по применению

• Разработка печатной платы: Следует обеспечить хорошие условия отвода тепла и правильно разместить компоненты для минимизации помех.
• Диммирование: Для достижения наилучших результатов при диммировании рекомендуется тщательно выбирать частоту и способ регулирования.
• Защита: Использование защитных цепей для предотвращения перенапряжения и перегрузок по току.

Основные технические характеристики

• Тип: Линейный драйвер светодиодов
• Количество каналов: 4
• Входное напряжение: 3 В - 30 В
• Выходной ток на канал: до 500 мА
• Методы диммирования: Аналоговый и PWM
• Рабочая температура: -40°C до +105°C
• Корпус: 16-LFCSP (4x4 мм)

Возможные аналоги

• Texas Instruments TPS92641: Драйвер светодиодов с аналогичными характеристиками.
• ON Semiconductor NCL30160: Драйвер светодиодов с аналогичным диапазоном входного напряжения и диммированием.
• Microchip MIC3263: Подходит для аналогичных применений и имеет схожие технические параметры.

Этот компонент является отличным выбором для приложений, требующих точного контроля яркости светодиодов и гибкости в выборе методики диммирования.
