ADP7118RD-EVALZ

ADP7118RD-EVALZ от Analog Devices

Общее описание

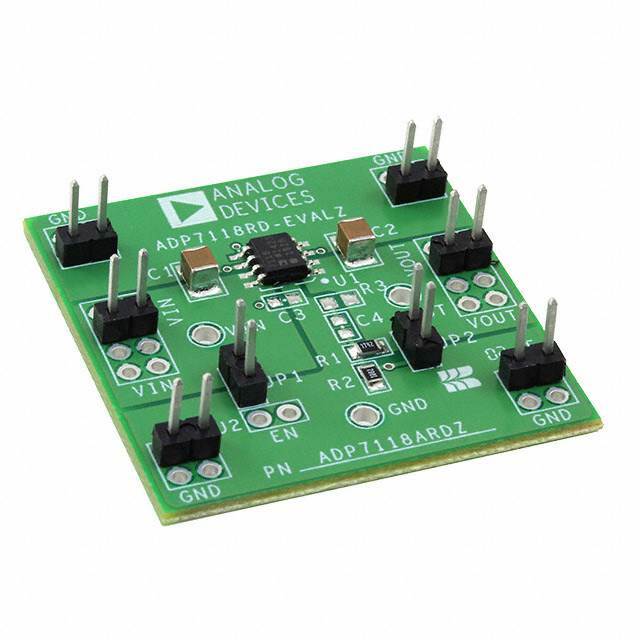

ADP7118RD-EVALZ — это демонстрационная плата для оценки характеристик линейного регулятора напряжения ADP7118 от компании Analog Devices. Данный регулятор предназначен для создания точных, стабильных напряжений и работает в широком диапазоне входных напряжений.

Преимущества

• Высокая точность: Регулятор ADP7118 обеспечивает точное регулирование выходного напряжения.
• Широкий диапазон входных напряжений: Поддерживает входные напряжения от 2.7В до 20В.
• Низкий уровень шума: Подходит для приложений, требующих минимального шумового воздействия.

Недостатки

• Ограниченная выходная мощность: Максимальный выходной ток составляет 200 мА, что ограничивает использование в мощных приложениях.

Типовое использование

• Компьютерные и периферийные устройства
• Прецизионные аналоговые схемы
• Медицинские устройства
• Портативное оборудование

Рекомендации по применению

• Использовать в чистых и сухих условиях, чтобы избежать коротких замыканий и повреждения компонентов.
• Оптимальная компоновка схемы улучшит производительность регулятора, минимизируя шум и возможные помехи.

Технические характеристики

• Количество каналов на микросхеме: 1 (одиночный канал)
• Выходное напряжение: 3.3В (регулируемое)
• Выходной ток: 200 мА
• Входное напряжение: 2.7В ~ 20В
• Тип регулятора: Линейный регулируемый регулятор
• Тип платы: Полностью собранная плата (готовая к использованию)
• Содержимое комплекта: Плата
• Используемая микросхема: ADP7118

Возможные аналоги

• AMS1117: Альтернативный линейный регулятор с близкими характеристиками.
• LT3080: Регуляртор, обеспечивающий низкий уровень шума для прецизионных приложений.
• MIC5205: Компактный и малошумящий линейный регулятор.

Эта демонстрационная плата предоставляет все необходимые средства для текущей оценки линейного регулятора ADP7118, позволяя инженерам протестировать его функциональность и интегрировать в конечные проекты.
