ADP7118CP-EVALZ

Описание для ADP7118CP-EVALZ от Analog Devices

Общее описание

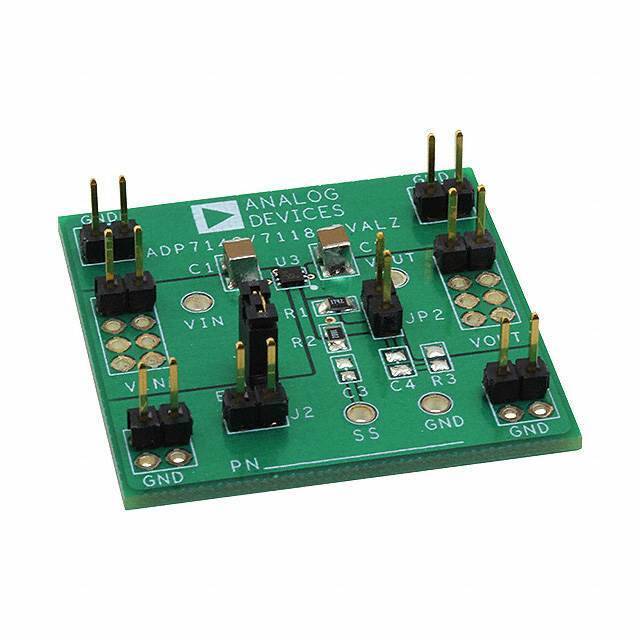

ADP7118CP-EVALZ - это оценочная плата для линейного регулируемого источника питания ADP7118 от Analog Devices. Данная плата позволяет быстро и легко оценить характеристики и функциональность ADP7118, который представляет собой высокоэффективный линейный стабилизатор напряжения, обеспечивающий стабильное напряжение при входном напряжении от 2.7 В до 20 В.

Преимущества

• Высокая стабильность напряжения: ADP7118 обеспечивает надежное и стабильное выходное напряжение.
• Широкий диапазон входных напряжений: Поддержка входного напряжения от 2.7 В до 20 В, что делает эту оценочную плату универсальным инструментом для различных применений.
• Компактное решение: Плата полностью укомплектована всеми необходимыми компонентами, что упрощает разработку и тестирование.

Недостатки

• Ограниченная выходная мощность: Максимальный выходной ток составляет 200 мА, что может не подойти для всех приложений.
• Тепловыделение: Из-за линейной природы регулятора возможны значительные тепловые потери при высоких входных напряжениях.

Типовое использование

• Стабилизация напряжения в низкопотребляющих приложениях
• Оценка характеристик и производительности линейных регуляторов напряжения
• Прототипирование и тестирование проектов на основе ADP7118

Рекомендации по применению

• Обеспечьте надлежащую вентиляцию для отвода тепла при высоких входных напряжениях.
• Подключайте входное напряжение в пределах от 2.7 В до 20 В для безопасной работы регулятора.
• Используйте подходящие конденсаторы для фильтрации входного и выходного напряжений для минимизации пульсаций.

Основные технические характеристики

• Входное напряжение: 2.7 В - 20 В
• Выходное напряжение: 3.3 В (регулируемое)
• Максимальный выходной ток: 200 мА
• Тип регулятора: Линейный, регулируемый
• Количество каналов: 1 (одноканальный)

Возможные аналоги

• LT3080 от Analog Devices: регулируемый линейный регулятор напряжения с аналогичными характеристиками.
• LM317 от Texas Instruments: регулируемый линейный стабилизатор напряжения с широким диапазоном выходных напряжений.

Используя оценочную плату ADP7118CP-EVALZ, вы получите возможность быстро и удобно проверить все возможности линейного регулятора ADP7118 для своих разработок и проектов.
