ADP5140WACCZ-R7

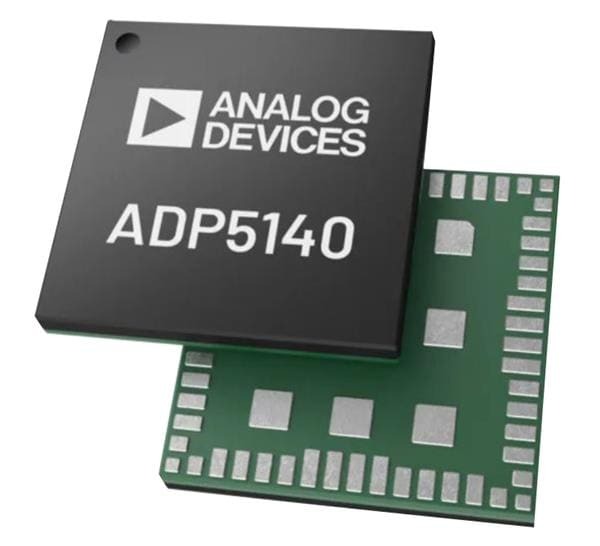

ADP5140WACCZ-R7 от Analog Devices

Общее описание: ADP5140WACCZ-R7 – многофункциональная микросхема управления питанием (PMIC) от компании Analog Devices, предназначенная для использования в системах с высокими требованиями к управлению питанием. Эта микросхема включает в себя несколько понижающих (Buck) и линейных стабилизаторов (LDO), что позволяет оптимизировать питание для различных компонентов в сложных электронных системах.

Преимущества:

• Высокая эффективность: Синхронные понижающие преобразователи обеспечивают высокую эффективность преобразования энергии, что помогает уменьшить тепловыделение и улучшить сроки работы от батареи.
• Комплексное решение: Возможность управления несколькими каналами питания с различными уровнями напряжения делает эту микросхему идеальной для многоцелевых приложений.
• Высокая частота переключения: Рабочая частота 2.2 MHz позволяет использовать малогабаритные внешние компоненты, что уменьшает размеры печатной платы.
• Широкий рабочий диапазон температур: Подходит для эксплуатации в промышленных и автомобильных условиях.

Недостатки:

• Стоимость: Из-за высокой интеграции и многофункциональности цена на данную микросхему может быть выше по сравнению с менее комплексными решениями.
• Сложность использования: Настройка и оптимизация параметров могут требовать дополнительных усилий при проектировании схем.

Типовое использование:

• Автомобильные электронные системы, в том числе 77-79GHz радары.
• Устройства интернет вещей (IoT).
• Портативные устройства, требующие многоуровневого питания.
• Промышленные системы автоматизации.

Рекомендации по применению:

• Разработчики должны обеспечить адекватное управление тепловыделением, учитывая высокую плотность мощности.
• Необходимо внимательно выбирать внешние компоненты, соответствующие рабочей частоте и требуемым характеристикам.
• Использование правильной схемотехники и разводки на печатной плате для минимизации электромагнитных помех и оптимизации работы системы.

Основные технические характеристики:

• Топология: Понижающие (4) синхронные преобразователи, линейные стабилизаторы (7) LDO.
• Количество выходов: 11.
• Частота: 2.2 MHz.
• Выходное напряжение/ток (1): 0.8V ~ 1.4V, 2.5A.
• Выходное напряжение/ток (2): 0.8V ~ 5.5V, 2.5A.
• Выходное напряжение/ток (3): 0.8V ~ 5.5V, 3A.
• Рабочее напряжение: 2.7V ~ 5.5V.
• Рабочая температура: -40°C ~ 150°C (TJ).
• Тип монтажа: Поверхностный монтаж.
• Корпус: 56-LGA (8x8 мм).

Возможные аналоги:

• TPS65218 от Texas Instruments
• PMIC-CH-TSSOP-16 от Microchip
• LT8609 от Analog Devices

С данным ассортиментом и характеристиками, ADP5140WACCZ-R7 становится отличным выбором для проектов, требующих надежного и эффективного управления питанием.
