ADP5080ACBZ-1-RL

Описание для ADP5080ACBZ-1-RL от Analog Devices

Общее описание

ADP5080ACBZ-1-RL от компании Analog Devices представляет собой мощный интегрированный регулятор напряжения с 9 выходами, занимающий небольшую площадь. Это решение включает в себя шесть понижающих преобразователей (Buck), один повышающий преобразователь (Boost) и три линейных стабилизатора (LDO), что делает его универсальным и гибким для различных применений в электронике.

Преимущества

• Многофункциональность: Объединяет множество функций регулирования напряжения в одном компактном корпусе.
• Компактность: Малый размер корпуса WLCSP (4.46x3.96 мм) позволяет использовать его в миниатюрных устройствах.
• Высокая эффективность: Обеспечивает отличное соотношение эффективности и размера благодаря использованию современных технологий переключения и управления питанием.
• Гибкость применения: Широкий диапазон входного напряжения от 4В до 15В и выходные напряжения, подходящие для различных нагрузок.

Недостатки

• Сложность применения: Требует тщательного проектирования печатной платы (PCB) из-за высокой плотности контактных площадок в корпусе WLCSP.
• Теплоотведение: Могут потребоваться дополнительные меры для обеспечения эффективного отвода тепла в высоконагруженных приложениях.

Типовое использование

• Смартфоны и планшеты
• Портативные устройства и носимые гаджеты
• Системы встроенного управления
• Приборы с ограниченным пространством для размещения компонентов

Рекомендации по применению

1. Тщательное проектирование PCB: Учитывайте необходимое пространство для отвода тепла и размещения конденсаторов, дросселей и других пассивных компонентов согласно рекомендациям производителя.
2. Используйте фильтрующие конденсаторы: Для поддержания стабильности выходного напряжения и минимизации пульсаций.
3. Следите за тепловыми условиями: Убедитесь, что устройство работает в пределах спецификаций по температуре для избегания перегрева и сбоя в работе.

Основные технические характеристики

• Топология: 6 понижающих (Buck), 1 повышающий (Boost), 3 линейных стабилизатора (LDO)
• Количество выходов: 9
• Частота переключения: 750КГц ~ 2МГц
• Диапазон входного напряжения: 4В ~ 15В
• Диапазон выходных напряжений и токов:
  • Выход 1: 0.8В ~ 1.2В, 3А
  • Выход 2: 1В ~ 3.3В, 1.15А
  • Выход 3: 1.2В ~ 1.8В, 1.5А

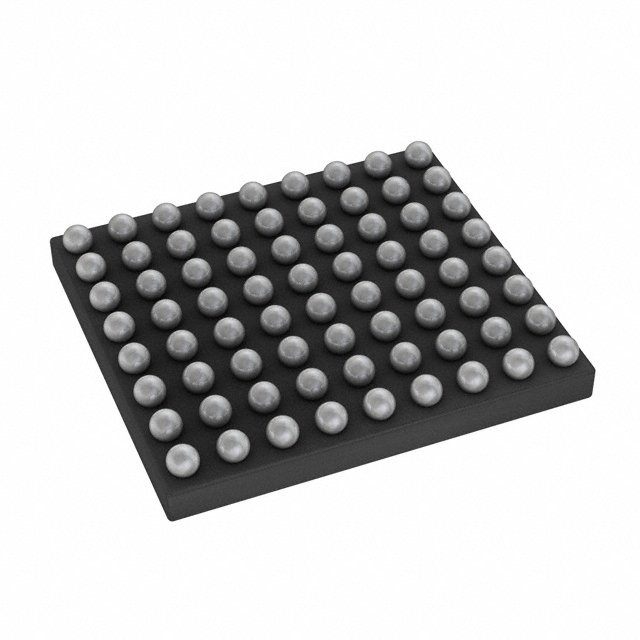

• Корпус: 72-WLCSP (4.46x3.96 мм)
• Температурный диапазон эксплуатации: -20°C ~ 85°C

Возможные аналоги

• Texas Instruments TPS65217: Подобный регулятор с несколькими выходами, но с немного другими параметрами и функциональностью.
• ON Semiconductor NCP161: Многофункциональный регулятор с несколькими выходами, предлагающий аналоги для некоторых функций ADP5080.

ADP5080ACBZ-1-RL — это мощное и компактное решение для регулирования напряжения, обеспечивающее высокую гибкость и эффективность в различных приложениях.
