ADP5071RE-EVALZ

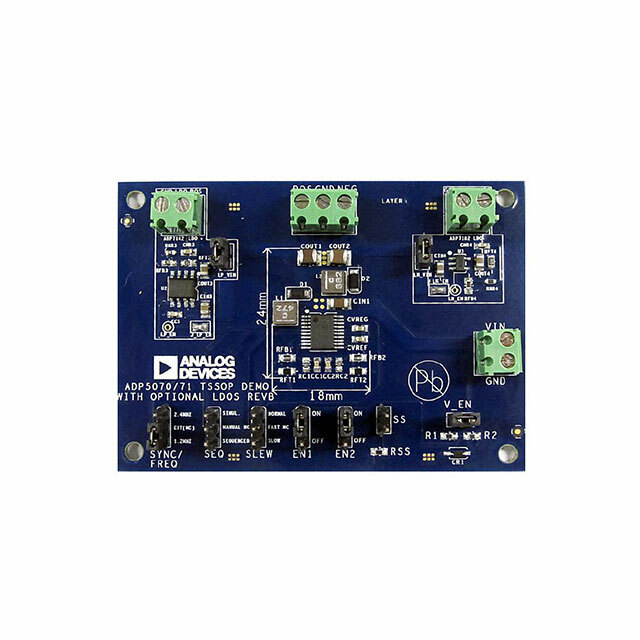

ADP5071RE-EVALZ от Analog Devices

Общее описание

ADP5071RE-EVALZ – это отладочная плата для микросхемы ADP5071, которая представляет собой высокоэффективный DC-DC преобразователь, предназначенный для разработки и тестирования импульсных источников питания. Этот продукт является идеальным решением для различных приложений, требующих восходящего и нисходящего преобразования напряжения.

Преимущества

• Высокая эффективность: Эффективные характеристики преобразования энергии, что позволяет снизить тепловыделение и повысить долговечность устройства.
• Компактный дизайн: Миниатюрные размеры позволяют встроить плату в ограниченные пространства.
• Гибкость настройки: Широкий диапазон входных и выходных напряжений делает плату адаптируемой для различных приложений.
• Удобство тестирования: Наличие всех необходимых компонентов и точек подключения на плате значительно упрощает процесс тестирования и отладки.

Недостатки

• Ограниченная мощность: Может не подходить для приложений, требующих высокого тока или мощности.
• Стоимость: Цена может быть выше по сравнению с аналогичными решениями из-за высокоэффективной интегральной схемы.

Типовое использование

• Преобразователи DC-DC
• Импульсные источники питания
• Промышленная автоматика
• Телекоммуникационное оборудование
• Портативные устройства

Рекомендации по применению

1. Подключите плату к источнику питания: Убедитесь, что входное напряжение находится в пределах от 3 до 5.5 В.
2. Настройте выходные напряжения: Используйте возможности платы для установки необходимых выходных напряжений.
3. Проверьте работоспособность: Используйте осциллограф и мультиметр для проверки выходного напряжения и регулировки параметров.
4. Мониторинг температур: Учитывая высокую эффективность устройства, однако следите за тепловыделением при длительной работе.

Основные технические характеристики

• Входное напряжение: 3 В ~ 5.5 В
• Выходные напряжения: ±15 В
• Тип конвертера: Boost (восходящий)
• Кол-во выходов: 2 (неизолированные)
• Плата: Полностью укомплектована
• Используемая ИС: ADP5071

Возможные аналоги

• LTC3618 от Analog Devices
• TPS65131 от Texas Instruments
• MAX2020 от Maxim Integrated

Эта отладочная плата ADP5071RE-EVALZ является оптимальным выбором для разработки энергоэффективных и гибко настроенных DC-DC преобразователей, подходящих для широкого спектра промышленных и потребительских приложений.
