ADP5050ACPZ-R7

ADP5050ACPZ-R7 от Analog Devices

Общее описание: ADP5050ACPZ-R7 — это интегрированное решение для управления питанием (PMIC), разработанное компанией Analog Devices. Оно включает в себя четыре синхронных понижающих преобразователя (Buck) и один линейный стабилизатор (LDO). Данный компонент предназначен для обеспечения стабильного напряжения в многоканальных системах с минимальными потерями и высокой эффективностью.

Преимущества:

• Высокая интеграция: В одном корпусе объединены четыре понижающих преобразователя и один линейный стабилизатор.
• Высокая эффективность: Синхронные понижающие преобразователи обеспечивают высокий КПД до 95%, что позволяет уменьшить тепловыделение.
• Широкий диапазон входного напряжения: Компонент поддерживает входное напряжение от 4.5 В до 15 В, что делает его универсальным для различных приложений.
• Программируемые выходные напряжения: Возможность настройки выходного напряжения позволяет более гибко адаптировать компонент под специализированные задачи.

Недостатки:

• Требуется продуманное управление тепловым режимом: Высокая плотность монтажа и мощные преобразователи могут требовать дополнительных мероприятий по рассеиванию тепла.
• Сложность при разработке: Высокая степень интеграции требует более тщательного проектирования и симуляции.

Типовое использование:

• Питание для микроконтроллеров и процессоров
• Системы на базе FPGA
• Телекоммуникационные устройства
• Медицинское оборудование
• Промышленные контроллеры

Рекомендации по применению:

• Обеспечьте хорошую вентиляцию и теплоотвод, особенно при максимальных нагрузках.
• Тщательно продумайте схему блокировки и установите необходимые байпасные конденсаторы.
• Внимательно следуйте рекомендациям производителя по проектированию печатной платы и размещению компонентов.

Основные технические характеристики:

• Топология: Четыре понижающих синхронных преобразователя и один линейный стабилизатор
• Количество выходов: 5
• Частота переключения: 740 кГц
• Диапазон входного напряжения: 4.5 В ~ 15 В
• Выходное напряжение: Выход 1: 0.85В ~ 1.6В (программируемое); Выход 2: 3.3В ~ 5В (программируемое); Выход 3: 1.2В ~ 1.8В (1.2А)
• Температурный диапазон эксплуатации: -40°C ~ 125°C
• Монтаж: Поверхностный (SMD)

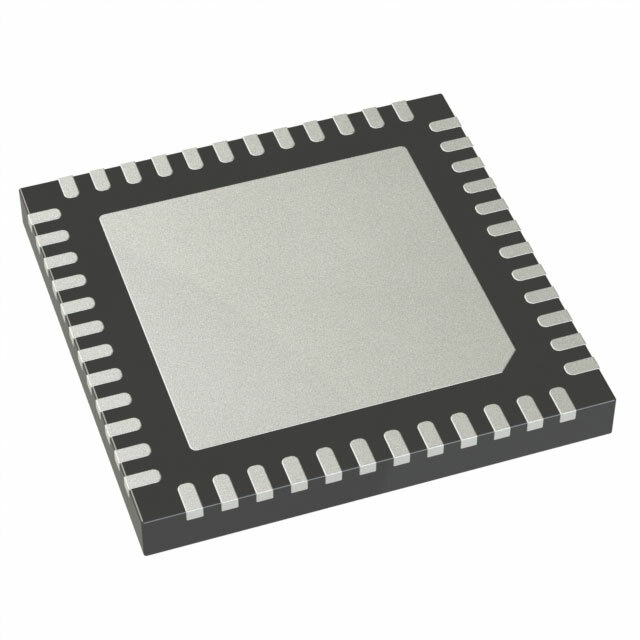

• Корпус: 48-LFCSP (7x7 мм)

Возможные аналоги:

• ADP5052 от Analog Devices
• TPS65217 от Texas Instruments
• PMIC BQ24250 от Texas Instruments

Этот компонент идеально подходит для использования в сложных многофункциональных системах, требующих различных стабильных напряжений с минимальными потерями и высоким КПД.
