ADP5050-EVALZ от Analog Devices

Общее описание

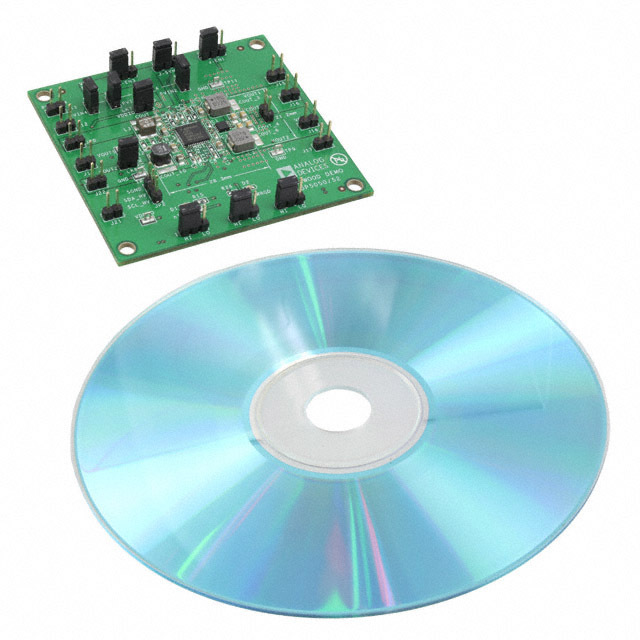

ADP5050-EVALZ — это оценочная плата от компании Analog Devices, предназначенная для демонстрации возможностей управляемого DC/DC преобразователя понижающего типа ADP5050 с интегрированним LDO (Low Dropout Регулятор). Она обеспечивает пять выходов с различными уровнями напряжения и выходными токами и предназначена для облегчения разработки и тестирования различных источников питания в системах с широким диапазоном входного напряжения.

Преимущества

• Мультиканальные выходы: Позволяет экономить место на плате и упростить дизайн системы.
• Высокая эффективность: Обеспечивает высокий КПД при преобразовании энергии, снижая тепловыделение.
• Широкий диапазон входного напряжения: Позволяет использовать плату в различных приложениях.
• Интегрированный LDO: Обеспечивает дополнительную гибкость в регулировании выходного напряжения.
• Удобство использования: Полностью укомплектована и протестирована, готова к использованию.

Недостатки

• Ограниченная мощность: Выходные токи ограничены, что может быть недостаточно для высокомощных приложений.
• Размер платы: Возможно, не подходит для особо компактных устройств.

Типовое использование

• Прототипирование и тестирование систем на основе ADP5050.
• Разработка источников питания для многоканальных систем.
• Реализация сложных решений для преобразования энергии в промышленных и потребительских приложениях.

Рекомендации по применению

• Используйте плату в диапазоне входного напряжения от 4.5 В до 15 В для оптимальной работы.
• Соблюдайте рекомендации по управлению тепловыделением для поддержания надежности системы.
• Рекомендуется использовать плату в средах с минимальными помехами для достижения наилучших результатов.

Основные технические характеристики

• Основное предназначение: Преобразователь DC/DC, понижающий, с LDO
• Выходы и тип: 5, не изолированные
• Выходное напряжение: 1.2В, 1.8В, 2.5В, 3.3В, 5В
• Выходной ток: 4А, 4А, 1.2А, 1.2А, 200мА
• Диапазон входного напряжения: 4.5В ~ 15В
• Топология регулятора: Понижающая (Buck)
• Частота переключения: 650кГц
• Тип платы: Полностью укомплектована
• Комплектация: Плата
• Используемая микросхема: ADP5050

Возможные аналоги

• ADP505x Series: Альтернативные версии для других выходных конфигураций.
• ADP506x Series: Аналогичные контроллеры с другими характеристиками и частотами переключения.

Оценочная плата ADP5050-EVALZ — это универсальное и удобное средство для разработки и тестирования мультиканальных источников питания на базе ADP5050, обеспечивая баланс между мощностью, эффективностью и гибкостью.
