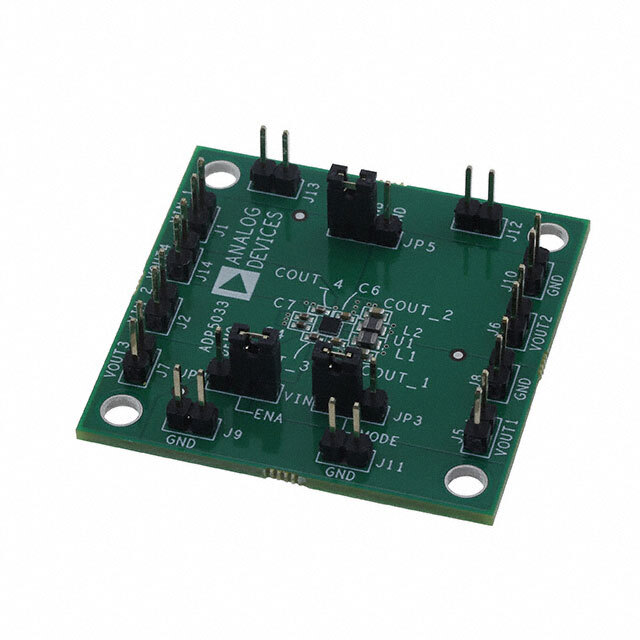

ADP5033-1-EVALZ: Оценочная плата для ADP5033 от Analog Devices

Общее описание

Оценочная плата ADP5033-1-EVALZ разработана для демонстрации возможностей и проверки производительности DC/DC преобразователя ADP5033 от компании Analog Devices. ADP5033 представляет собой высокоэффективный степдаун (Buck) преобразователь с интегрированными линейными стабилизаторами LDO, обеспечивающий четыре выхода, из которых два могут выдавать ток до 800 мА, а два другие — до 300 мА.

Преимущества

• Высокая эффективность: ADP5033 обеспечивает преобразование с высоким КПД, что снижает потери энергии и необходимость в тепловом управлении.
• Широкий диапазон входного напряжения: 2.3 В - 5.5 В, что делает устройство совместимым с различными источниками питания.
• Минимальные размеры: Компактный дизайн, идеально подходящий для портативных и компактных устройств.
• Высокая частота переключения: Устройство работает на частоте 3 МГц, что позволяет использовать небольшие внешние компоненты и минимизировать уровень шумов.

Недостатки

• Ненастраиваемость: Для некоторых приложений может подойти настраиваемый преобразователь.
• Техническая сложность: Требуется определенный уровень знаний и навыков для оптимального использования оценочной платы.

Типовое использование

• Портативные устройства и гаджеты
• Промышленные системы автоматизации
• Питание процессоров и контроллеров в системах с низким энергопотреблением
• Приложения, требующие стабильных низковольтных источников питания

Рекомендации по применению

• Используйте платы в условиях, соответствующих техническим характеристикам ADP5033.
• Цепи фильтрации входного и выходного напряжений должны быть правильно настроены для минимизации шумов и пульсаций.
• Обеспечьте надлежащую тепловую вентиляцию и отвод тепла для поддержания надежной работы в соответствующих температурных диапазонах.

Основные технические характеристики

• Входное напряжение: 2.3 В - 5.5 В
• Частота переключения: 3 МГц
• Выходной ток: 800 мА, 800 мА, 300 мА, 300 мА
• Регулятор топологии: Степдаун (Buck)
• Выходы: 4 (неизолированные)
• Содержимое комплекта: Плата(ы)

Возможные аналоги

• ADP5024 - аналогичный DC/DC преобразователь с LDO от Analog Devices.
• TPS65217 - мультивыходной DC/DC преобразователь от Texas Instruments.
• LTC3545 - низковольтный степдаун преобразователь с LDO от Analog Devices.

ADP5033-1-EVALZ — это идеальный инструмент для разработки и тестирования приложений, требующих высокоэффективного и компактного решения для преобразования напряжения.
