ADP2323-EVALZ от Analog Devices

Общее описание

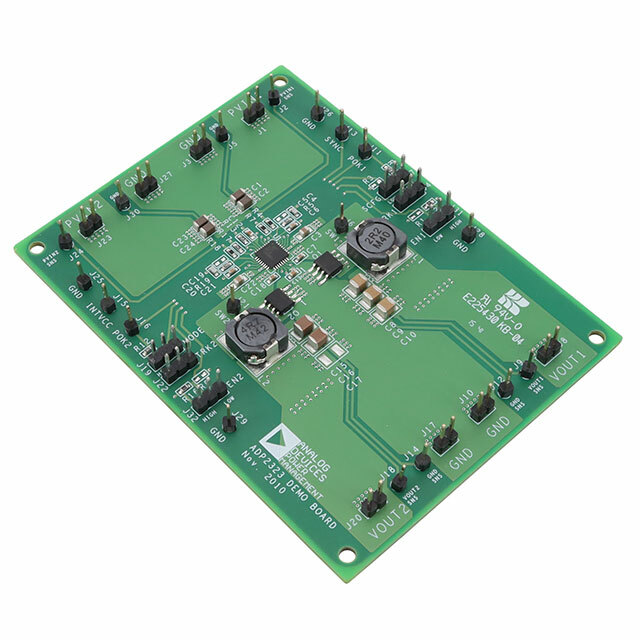

ADP2323-EVALZ – это оценочная плата для двухканального понижающего (step-down) регулятора напряжения ADP2323 от компании Analog Devices. Эта плата предназначена для тестирования и оценки характеристик ADP2323 в различных приложениях, связанных с понижением напряжения.

Преимущества

• Высокая эффективность преобразования энергии: Позволяет снизить энергопотребление и тепловые потери.
• Два канала выхода: Возможность управления двумя независимыми выходами от одного входного напряжения.
• Широкий диапазон входного напряжения: Поддержка входного напряжения в диапазоне от 4.5В до 20В.
• Регулируемая частота переключения: Частоту можно изменять в диапазоне от 250 кГц до 1.2 МГц, что позволяет оптимизировать работу в зависимости от требования приложения.
• Компактное решение: Малые размеры платы, что делает ее удобной для интеграции в системы с ограниченным пространством.

Недостатки

• Не подходит для высоковольтных приложений: Ограничение по входному напряжению до 20В.
• Требуются опытные пользователи: Для использования оценочной платы требуется базовое понимание принципов работы ШИМ-регуляторов и навыки работы с измерительными приборами.

Типовое использование

• Примеры с низковольтными источниками питания, включая лабораторные исследования.
• Прототипирование и разработка встроенных систем.
• Мониторинг и управление питанием в телекоммуникационных устройствах.
• Приложения в автоматизации и промышленности.

Рекомендации по применению

• Соблюдайте рекомендации по подключению согласно технической документации, чтобы обеспечить стабильную работу схемы.
• При использовании высоких выходных токов обеспечивайте адекватное охлаждение компонентов платы.
• При тестировании на разных частотах переключения обратите внимание на возможные изменения в уровне шумов и электромагнитных помех.

Основные технические характеристики

• Тип преобразователя: Понижающий (Step-Down)
• Количество выходов: 2
• Выходное напряжение: 1.2В, 3.3В
• Выходной ток: до 3А на канал
• Входное напряжение: от 4.5В до 20В
• Частота переключения: от 250 кГц до 1.2 МГц
• Тип платы: Полностью собранная и готовая к использованию
• Используемый компонент: ADP2323

Возможные аналоги

• ADP2384-EVALZ: Оценочная плата для ADP2384, поддерживающая более высокое входное напряжение.
• LTM4622: Микромодульный понижающий регулятор с двумя выходами от компании Analog Devices.

Использование ADP2323-EVALZ в ваших проектах поможет ускорить процессы разработки и тестирования низковольтных источников питания, благодаря высококачественным характеристикам и простоте интеграции.
