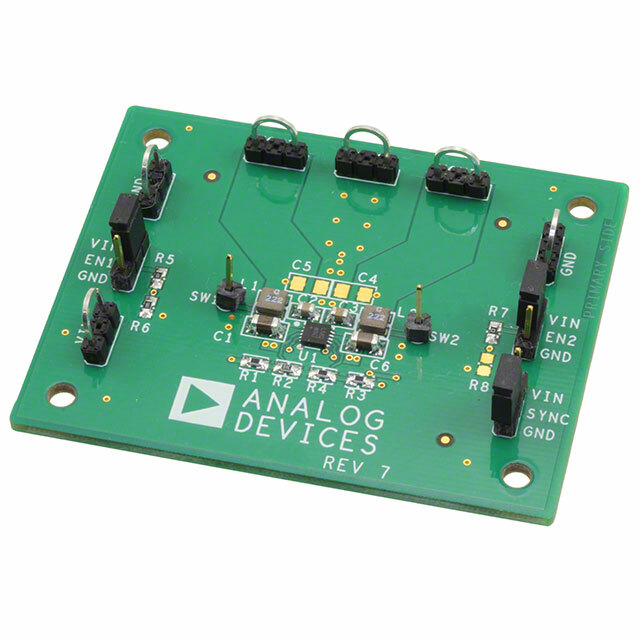

ADP2230CP-EVALZ

Изучение платы EVAL BOARD FOR ADP2230

Общее описание

ADP2230CP-EVALZ — это оценочная плата от Analog Devices, предназначенная для оценки работы и характеристик DC/DC-преобразователя ADP2230. Она представляет собой готовое устройство с регулируемыми напряжением и током на выходе, позволяя инженерам быстро и удобно исследовать работу ADP2230 в реальных условиях.

Преимущества

• Удобство использования: Плата уже полностью собрана и готова к использованию, что экономит время на разработку и сборку.
• Гибкость: Возможность регулировки напряжений и токов на двух выходах.
• Высокая частота переключения: 2 МГц обеспечивает высокую эффективность и компактный размер компонентов.
• Широкий диапазон входных напряжений: Поддержка входных напряжений от 2.3В до 6.5В позволяет использовать плату в различных приложениях.

Недостатки

• Ограниченный ток выхода: Максимальный выходной ток ограничен 800 мА на каждом выходе, что может быть недостаточно для некоторых приложений.
• Неизолированные выходы: Выходные каналы не имеют гальванической изоляции.

Типовое использование

• Оценка работы DC/DC-преобразователей в лабораторных условиях
• Проектирование и тестирование портативных систем питания
• Прототипирование низковольтных систем

Рекомендации по применению

• Используйте оценочную плату совместно с осциллографом и другими измерительными приборами для точной оценки параметров ADP2230.
• Обеспечьте стабильное входное питание и правильное подключение нагрузки для получения достоверных результатов.

Основные технические характеристики

• Основное назначение: DC/DC-преобразователь, понижающее преобразование напряжения (Step Down, Buck)
• Количество выходных каналов и тип: 2, неизолированные
• Диапазон выходного напряжения: от 0.8В до 6В
• Выходной ток: до 800 мА на каждом выходе
• Диапазон входного напряжения: от 2.3В до 6.5В
• Топология регулятора: Buck
• Частота переключения: 2 МГц
• Тип платы: Полностью собранная и готовая к использованию

Возможные аналоги

• ADP2301-EVALZ: Плата с одноканальным ADP2301, подходящая для приложений с одним выходом и немного более высоким током.
• LT8610EUDD-PBF-EV: Аналогичная оценочная плата от Linear Technology с более высоким диапазоном входного напряжения и меньшей частотой переключения.

Используйте данную оценочную плату для точной и быстрой оценки преобразователя ADP2230, что облегчит процесс проектирования и улучшения вашего устройства.
