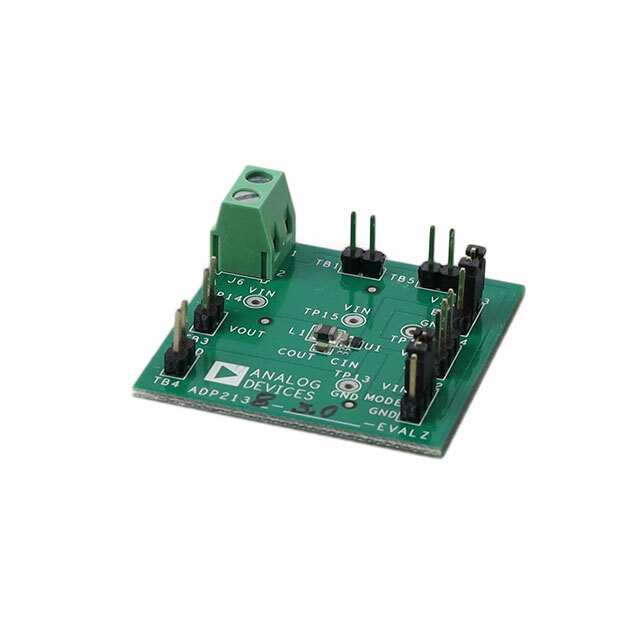

ADP2138CB-3.0EVALZ

ADP2138CB-3.0EVALZ от Analog Devices

Общее описание

ADP2138CB-3.0EVALZ представляет собой оценочную плату с импульсным понижающим (Buck) DC-DC преобразователем ADP2138, разработанным компанией Analog Devices. Данная плата позволяет разработчикам быстро и легко оценить работу DC-DC преобразователя с фиксированным выходным напряжением 3.0 В. ADP2138 предназначен для использования в системах с низким энергопотреблением, благодаря чему обеспечивается высокая эффективность при малых токах нагрузки.

Преимущества

• Высокая эффективность: До 94% эффективности при стабилизировании напряжения.
• Компактные размеры: Удобная для использования плата размером 9 мм x 9 мм.
• Широкий диапазон входных напряжений: Поддержка входного напряжения от 2.3 В до 5.5 В.
• Простой монтаж и тестирование: Плата полностью собрана и готова к использованию, что упрощает тестирование и оценку характеристик преобразователя.

Недостатки

• Ограничение по току: Максимальный выходной ток ограничен 800 мА, что может быть недостаточно для некоторых приложений.
• Фиксированное выходное напряжение: Выходное напряжение 3.0 В не регулируется, что снижает гибкость использования в тех случаях, когда требуется другое напряжение.

Типовое использование

• Портативные устройства с батарейным питанием
• Системы, требующие стабилизированного пониженного напряжения (например, 3.0 В)
• Встраиваемые системы
• Возможное использование в медицинских приборах, беспроводных устройствах и других маломощных приложениях

Рекомендации по применению

Для наиболее эффективного использования ADP2138CB-3.0EVALZ рекомендуется следующее:

• Подключить входное питание в диапазоне от 2.3 В до 5.5 В.
• Подключить нагрузку, не превышающую 800 мА на выходе.
• Использовать плату в хорошо проветриваемом месте для предотвращения перегрева.

Основные технические характеристики

• Тип преобразователя: Понижающий (Buck)
• Входное напряжение: 2.3 В ~ 5.5 В
• Выходное напряжение: 3.0 В
• Максимальный выходной ток: 800 мА
• Частота переключения: 3 МГц
• Эффективность: До 94%
• Размеры платы: 9 мм x 9 мм

Возможные аналоги

• ADP2138 с другими фиксированными выходными напряжениями (например, 1.2 В, 1.8 В, 2.5 В).
• ADP2164 - поддерживает более высокий ток выходного сигнала до 4А при аналогичных характеристиках.

ADP2138CB-3.0EVALZ является отличным инструментом для быстрого и эффективного тестирования работы DC-DC преобразователей на базе микросхем ADP2138, обеспечивая высокую эффективность и надежную работу в различных приложениях.
