ADP2108-3.3-EVALZ

ADP2108-3.3-EVALZ от Analog Devices

Общее описание

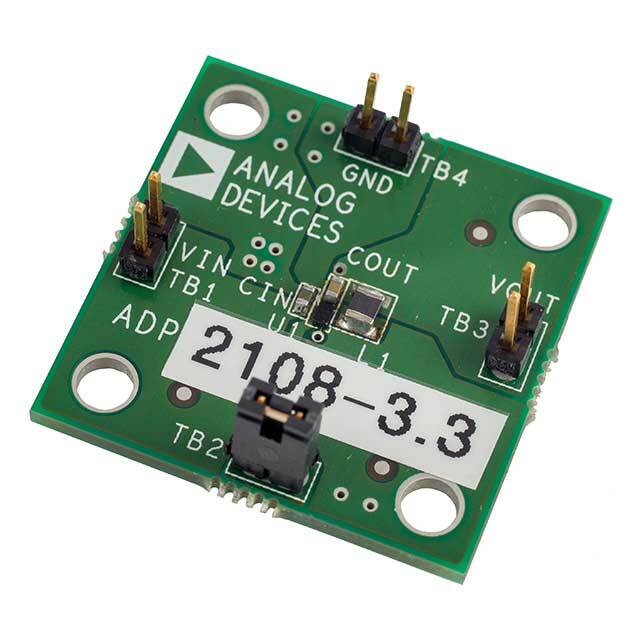

ADP2108-3.3-EVALZ — это оценочная плата, предназначенная для быстрой оценки производительности и функциональности понижающего DC-DC преобразователя ADP2108 с фиксированным выходным напряжением 3.3В. Плата полностью укомплектована и готова к использованию, что позволяет быстро и легко оценить характеристики микросхемы ADP2108 в реальных условиях.

Преимущества

• Высокая эффективность: ADP2108 отличается высокой эффективностью преобразования благодаря использованию современных технологий и высокочастотного переключения.
• Компактные размеры: Миниатюрные размеры оценочной платы и самой микросхемы ADP2108 делают её идеальной для использования в устройствах с ограниченным пространством.
• Стабильное выходное напряжение: Плата предоставляет стабильный выход 3.3В, что делает её подходящей для широкого спектра приложений.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток ограничен значением 600 мА, что может быть недостаточно для некоторых приложений, требующих более высокого потребления тока.

Типовое использование

Оценочная плата ADP2108-3.3-EVALZ может использоваться для:

• Беспроводных устройств и мобильных гаджетов
• Индустриальных и портативных приложений
• Медицинских устройств
• Микропроцессорных систем и других аналогичных проектов, требующих стабильного понижающего преобразования с выходным напряжением 3.3В.

Рекомендации по применению

• Инженерам-разработчикам: Плата предназначена для быстрого тестирования и отладки систем, использующих понижающие DC-DC преобразователи.
• Обучение и демонстрации: Может использоваться в учебных заведениях для обучения студентов работе с DC-DC преобразователями и в демонстрационных целях.

Основные технические характеристики

• Входное напряжение (Vin): 2.3В ~ 5.5В
• Выходное напряжение (Vout): 3.3В
• Выходной ток (Iout): до 600 мА
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 3 МГц
• Тип платы: Полностью укомплектованная и готовая к использованию

Возможные аналоги

• ADP2108-1.8-EVALZ: Оценочная плата с выходным напряжением 1.8В
• ADP2108-1.2-EVALZ: Оценочная плата с выходным напряжением 1.2В
• Texas Instruments LM3671: Альтернативный понижающий преобразователь с аналогичными характеристиками

Заключение

Оценочная плата ADP2108-3.3-EVALZ от Analog Devices — это удобный инструмент для тестирования и оценки функциональности понижающего DC-DC преобразователя ADP2108 с выходным напряжением 3.3В. Благодаря высокой эффективности и компактным размерам, плата найдет применение в различных областях электроники, где требуется стабильное и надежное преобразование напряжения.
