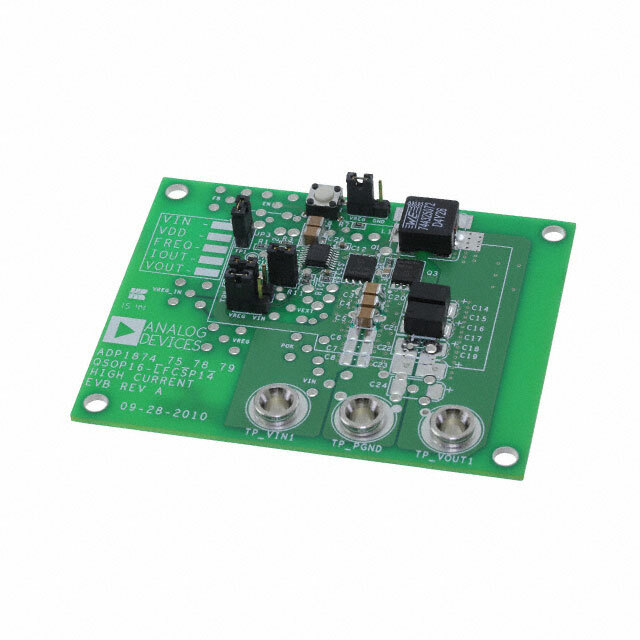

ADP1874-1.0-EVALZ от Analog Devices

Общее описание

ADP1874-1.0-EVALZ - это оценочная плата для импульсного понижающего регулятора напряжения (DC/DC), разработанная компанией Analog Devices. Данная плата позволяет оценить производительность и функциональность контроллера ADP1874 в реальных условиях работы. Контроллер ADP1874 предназначен для создания высокоэффективных понижающих преобразователей напряжения с функциями регулировки и защиты.

Преимущества

• Высокая эффективность: Позволяет достигать КПД более 90%, что снижает потери энергии.
• Широкий диапазон входного напряжения: Работает в диапазоне напряжений от 2.95 В до 20 В, что делает его универсальным для различных применений.
• Интегрированные функции защиты: Защита от перенапряжения, перегрузки по току и перегрева обеспечивают надежность работы.
• Компактные размеры: Плата полностью собрана и готова к использованию, что сокращает время на разработку и тестирование.

Недостатки

• Ограниченная мощность: Подходит для приложений с низким и средним потреблением мощности, но может быть недостаточен для высокомощных приложений.
• Требуются дополнительные компоненты: В некоторых случаях могут потребоваться дополнительные внешние компоненты для настройки определенных параметров.

Типовое использование

• Портативные устройства
• Сетевые устройства
• Промышленные контрольные системы
• Медицинское оборудование

Рекомендации по применению

• Используйте фильтрующие конденсаторы на входе и выходе для уменьшения пульсаций и шумов.
• Обеспечьте хорошее тепловое крепление и вентиляцию для отведения тепла от компонентов.
• При разработке печатной платы соблюдайте рекомендации по трассировке для минимизации паразитных индуктивностей и сопротивлений.

Основные технические характеристики

• Диапазон входного напряжения: 2.95 В – 20 В
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 1 МГц
• Тип платы: Полностью собранная
• Используемые компоненты: ADP1874

Возможные аналоги

• ADP1870-EVALZ от Analog Devices
• LTC1785-5EVALUATION-KIT от Analog Devices (Linear Technology)
• TPS54331EVM-232 от Texas Instruments

Итог

Оценочная плата ADP1874-1.0-EVALZ представляет собой удобное и эффективное решение для тестирования и оценки понижающего регулятора напряжения ADP1874, обеспечивая высокий уровень производительности и встроенную защиту.
