Описание ADP1864-EVALZ от Analog Devices

Общее описание

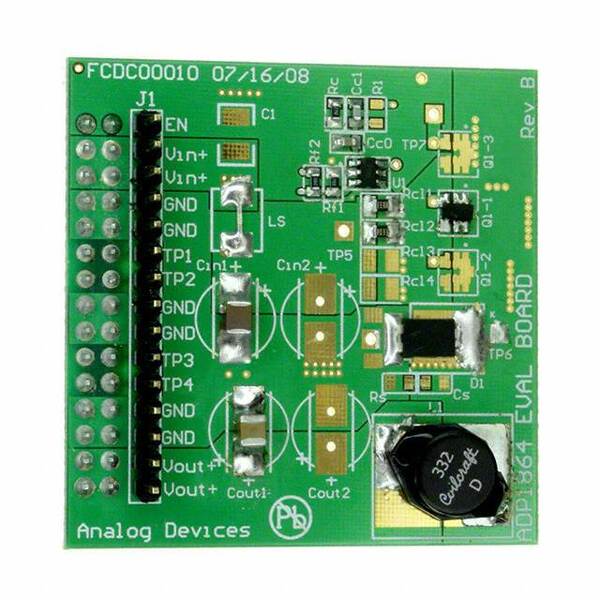

Отладочная плата ADP1864-EVALZ предназначена для оценки и быстрой разработки решений понижающего стабилизатора на базе микросхемы ADP1864 от Analog Devices. Этот модуль обеспечит стабильное и эффективное преобразование входного напряжения в стабильное выходное напряжение при различных нагрузках, что делает его идеальным для использования в цепях питания небольших и среднебольших устройств.

Преимущества

• Высокая эффективность: ADP1864 обеспечивает высокую эффективность преобразования, что помогает уменьшить потери энергии и нагрев компонентов.
• Широкий диапазон входных напряжений: Возможность работы с входными напряжениями в диапазоне от 9 В до 12 В.
• Компактные размеры: Плата компактна и может быть легко интегрирована в существующие системы.

Недостатки

• Ограниченная выходная мощность: Максимальный выходной ток ограничен 3 А, что может не соответствовать требованиям более мощностных применений.

Типовое использование

• Питание микроконтроллеров и микропроцессоров.
• Преобразование напряжения в портативных и мобильных устройствах.
• Питание периферийных устройств и сенсоров.

Рекомендации по применению

Для достижения наилучших результатов рекомендуется:

1. Обеспечить качественное и стабильное входное питание в диапазоне 9 В ~ 12 В.
2. Установить плату на хорошо проветриваемое место для предотвращения перегрева.
3. Соблюдать рекомендаций по подключению и эксплуатации, указанных в документации.

Основные технические характеристики

• Тип регулирования: Понижающий (Buck)
• Количество выходов: 1, не изолированный
• Напряжение на выходе: 3.3 В
• Ток на выходе: До 3 А
• Входное напряжение: 9 В ~ 12 В
• Частота переключения: 580 кГц
• Тип платы: Полностью смонтированная
• Комплект поставки: Плата(ы)
• Используемая ИМС: ADP1864

Возможные аналоги

• LM2675-3.3: Понижающий стабилизатор с фиксированным выходом 3.3 В от компании Texas Instruments.
• TPS5430: Понижающий преобразователь с регулируемым выходным напряжением от Texas Instruments.
• LT8610: Высоковольтный понижающий стабилизатор от Analog Devices.

Используя эти компоненты, можно создать аналогичные решения для специфических требований ваших проектов.
