ADP1765ACPZ-R7

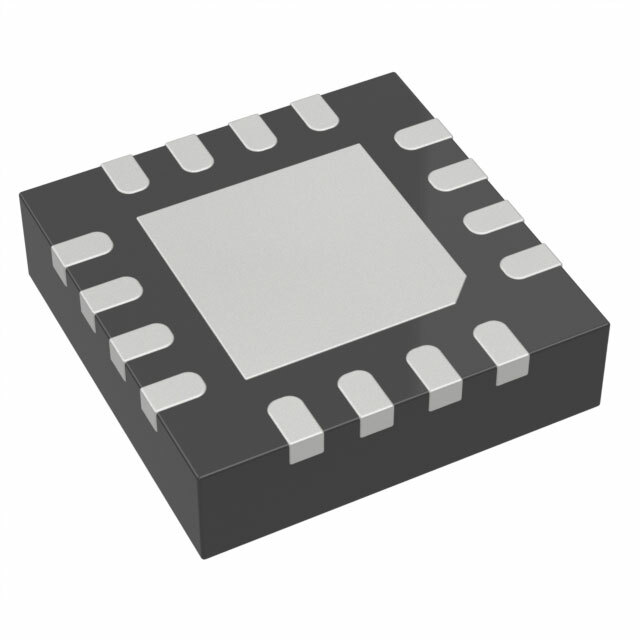

ADP1765ACPZ-R7 от Analog Devices

Общее описание: ADP1765ACPZ-R7 — это высокоэффективный линейный положительный регулятор напряжения с возможностью настройки, способный работать с выходным током до 5 А. Продукт выполнен в компактном корпусе 16-LFCSP (3x3), что делает его идеальным для использования в приложениях с ограниченным пространством.

Преимущества:

• Способность обеспечивать высокий выходной ток до 5 А.
• Низкий уровень шума.
• Компактный и удобный для монтажа корпус.
• Возможность настройки выходного напряжения в диапазоне от 0.5 В до 1.5 В.
• Устойчивость к шумам с коэффициентом подавления источника питания (PSRR) от 61 дБ до 33 дБ на частоте от 10 кГц до 1 МГц.

Недостатки:

• Высокая стоимость по сравнению с менее мощными регуляторами.
• Ограничение по максимальному входному напряжению до 1.98 В.

Типовое использование:

• Ядра процессоров и FPGA.
• Системы с низким уровнем шума.
• Приложения, требующие высокоточного регулирования напряжения.
• Встроенные системы и устройства с ограниченным пространством для монтажа компонентов.

Рекомендации по применению:

• Обеспечьте соответствующее охлаждение, так как монтажный корпус 16-LFCSP может требовать дополнительного охлаждения при высоких токах.
• Используйте керамические конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) на входе и выходе для минимизации уровня шума и улучшения стабильности системы.
• Проверьте возможность использования "soft start" функции для предотвращения скачков напряжения при включении.

Основные технические характеристики:

• Типовой ток на выходе: 5 А
• Минимальное выходное напряжение: 0.5 В
• Максимальное выходное напряжение: 1.5 В
• Максимальное входное напряжение: 1.98 В
• Коэффициент подавления пульсаций: 61 дБ ~ 33 дБ (от 10 кГц до 1 МГц)
• Ток потребления при покое: 17 мА
• Максимальный ток питания: 25 мА
• Диапазон рабочих температур: от -40°C до 125°C
• Защитные функции: Ограничение тока, защита от перегрева
• Корпус: 16-LFCSP (3x3)

Возможные аналоги:

• ADP3339 от Analog Devices - линейный регулятор с выходным током 1 А.
• LT3080 от Analog Devices (бывшая Linear Technology) - линейный регулятор с выходным током 1.1 А.

Заключение

ADP1765ACPZ-R7 — это высокоэффективное и надежное решение для регулирования напряжения в приложениях, требующих компактности и высокого выходного тока. Подробное понимание его особенностей и условий эксплуатации позволит максимально эффективно использовать данный компонент в ваших проектах.
