Общее описание

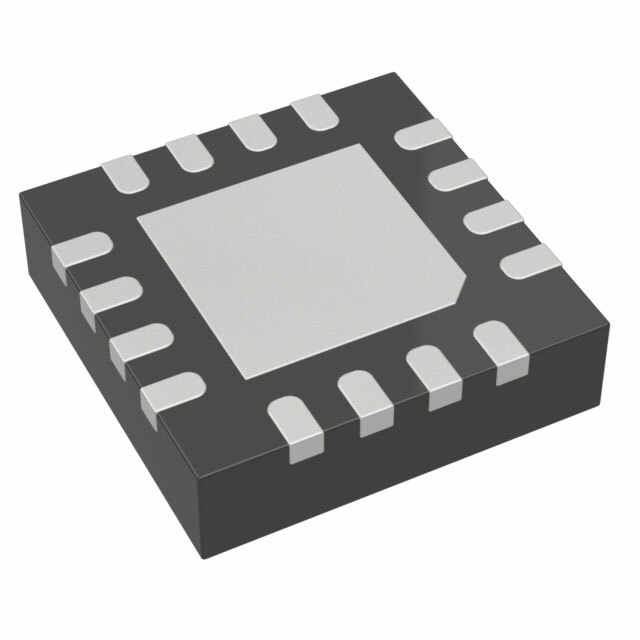

ADP1764ACPZ-1.0-R7 — это высокоэффективный низковольтный стабилизатор напряжения (LDO) от Analog Devices, который обеспечивает фиксированное выходное напряжение 1В и выходной ток до 4А. Устройство выполнено в компактном корпусе 16-LFCSP (3x3), что делает его идеальным для использования в приложениях с ограниченным пространством.

Преимущества

• Высокая эффективность: Низкое напряжение падения (макс. 0.075V при 4А), что уменьшает энергопотребление.
• Компактность: Корпус 16-LFCSP (3x3) занимает минимум места на печатной плате.
• Низкий уровень помех: Высокое подавление пульсаций (PSRR) до 69 дБ на частоте 10 кГц.
• Дополнительные функции: Наличие возможности включения/выключения (Enable), индикации готовности (Power Good) и мягкого старта (Soft Start).

Недостатки

• Ограниченный диапазон входного напряжения: Максимальное входное напряжение 1.98В, что может быть недостаточным для некоторых приложений.
• Относительно высокий ток покоя: 17 мА при работе, что может быть значительным для систем с низким энергопотреблением.

Типовое использование

• Регуляторы напряжения в портативной электронике
• Высокопроизводительные процессоры и ASIC-ы
• Системы с низковольтными источниками питания

Рекомендации по применению

• Для максимальной эффективности: Размещайте входные и выходные конденсаторы как можно ближе к выводам микросхемы.
• Тепловой режим: Следите за тепловыми условиями, используйте достаточную площадь медных покрытий для эффективного отвода тепла.
• Защита: Активируйте защиту от перегрева и ограничения тока, предусмотренную в микросхеме, для предотвращения повреждений.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Фиксированное
• Количество регуляторов: 1
• Максимальное входное напряжение: 1.98В
• Минимальное/фиксированное выходное напряжение: 1В
• Максимальное напряжение сброса: 0.075В при 4А
• Выходной ток: 4А
• Ток покоя (Iq): 17 мА
• Максимальный потребляемый ток: 23 мА
• Подавление пульсаций (PSRR): 69 дБ на 10 кГц
• Температура эксплуатации: от -40°C до +125°C (TJ)
• Монтаж: Поверхностный монтаж
• Корпус: 16-LFCSP (3x3)

Возможные аналоги

• ADP1764ACPZ-0.9-R7: Отличается фиксированным выходным напряжением 0.9В.
• TPS7A83A: Низковольтный LDO регулятор от Texas Instruments с подобными характеристиками.

Этот стабилизатор напряжения — отличный выбор для современных электронных устройств, требующих стабильного низкого выходного напряжения и высокой эффективности при ограниченном пространстве на плате.
